セロー スタータリレーの交換♪

朝晩、めっきり寒くなってきましたね

今朝は、ストーブを引っ張り出してきてつけましたよ


今日は、セローの整備の続きです。

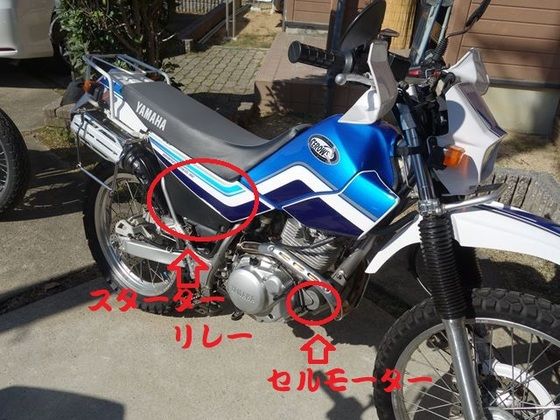

セロ子ちゃんの病状。 長期間放置して1年前に復活整備したセロー225WEちゃん

復活整備してから、たまにセルモーターが回らない症状が

セルのスタータスイッチを押しても、4~5回に1度ぐらいの割合で、カチッとスタータリレーの音はするものの、セルが回らない現象。




スタータースイッチ ON時、毎回 スターターリレーの動作音(カチッ)がするので、スタータスイッチ~スタータリレー間は問題なし。

原因は、セルモータか、スターターリレー。

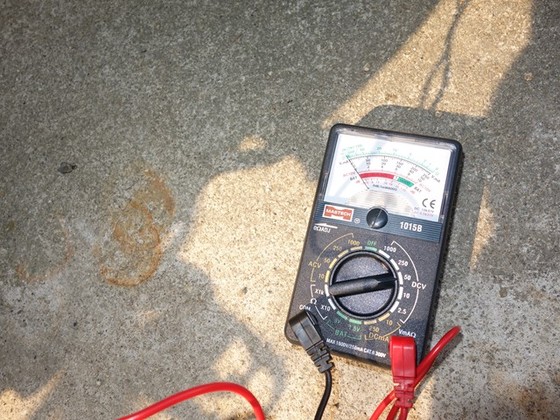

テスターでセルが回らない時、セルモーターに電気が流れてこないのが確認できたので、原因はスタータリレーの不良と判明しました。
   ↓


注文していた新品のスタータリレーが来たので交換作業で~す

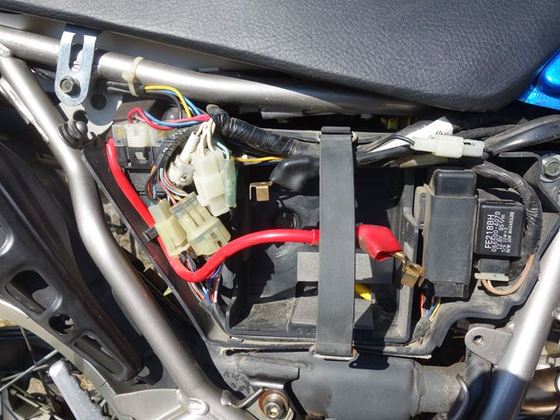

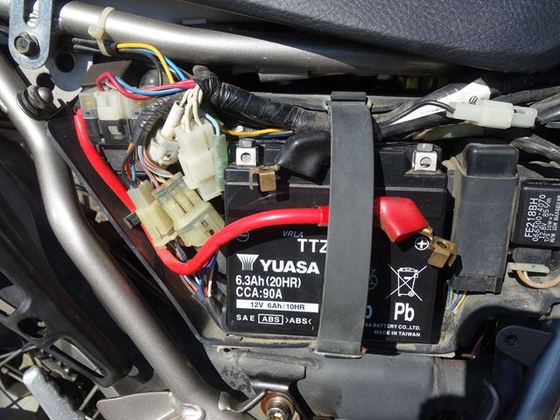

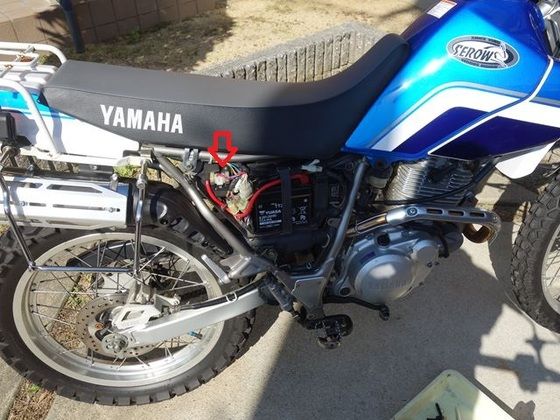

サイドパネルをはずして、念のためバッテリーもはずします。

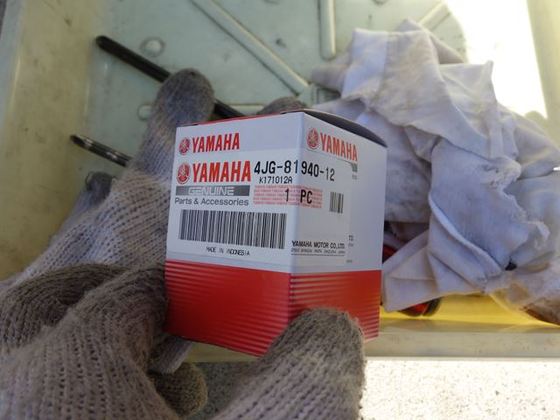

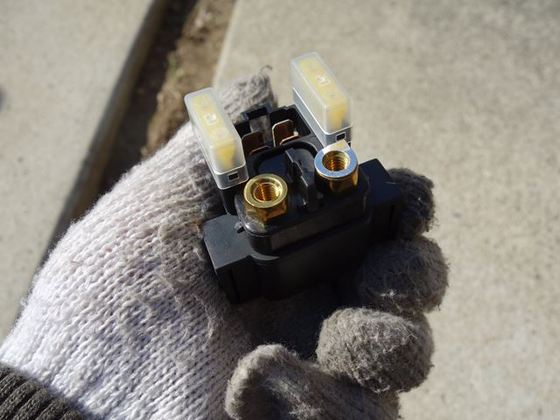

新品のスタータリレー
  アッセンなので、5千円オーバーとちょっと高いです。  リレー自体は、ただのスイッチだけなのに







インドネシア製
    想像していませんでした


交換しま~~す

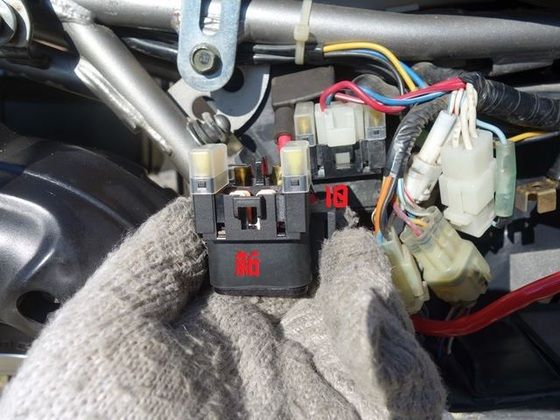

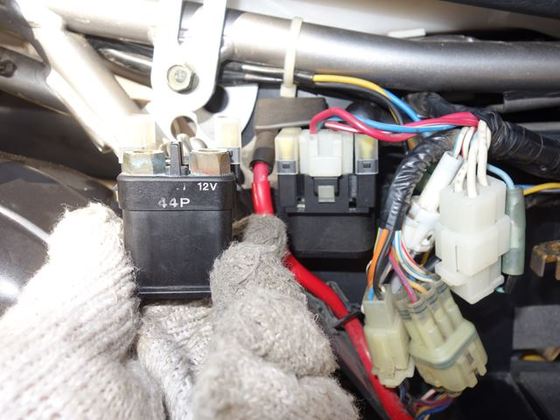

ゴムバンドごとボディからはずします。

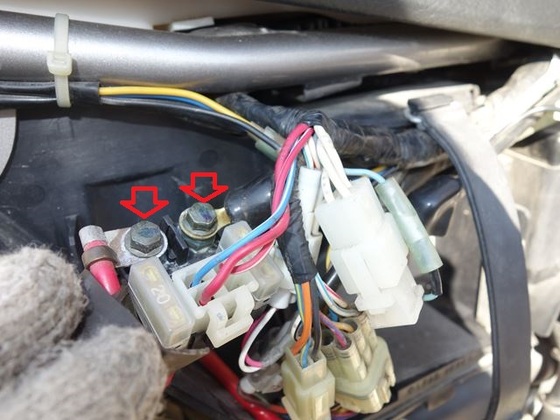

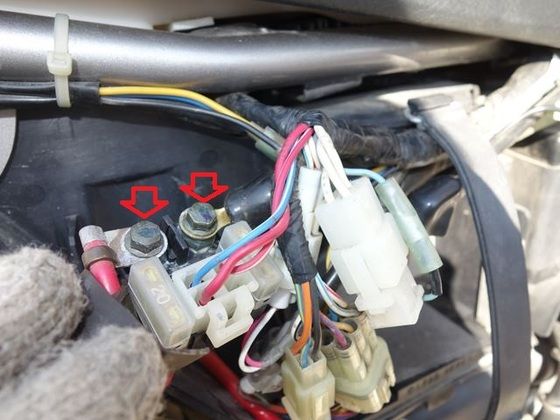

プラスとマイナスの端子のボルトをはずします。



カプラを抜き取り、新しいスターターリレーに付け替えて、元の位置に収めて、交換終了






セルスイッチ ON
    ブオ~~ン

何度やってもOK 牧場


直りました




不良のスタータリレー、コンタクトポイントを磨ければ直るはずなんですが、分解できる構造ではありませんでした


まあ、なおったので、よかったよかった




日本1周に向けて「またまた買物編」

ど~こかで~
  だ~れかが~
 き~っと 待っていてくれる~



あっしには関わりねえことでござんす


長い前振りでしたが、台風が過ぎ去った昨晩から、木枯らしがビュービュー吹いていますよ

良い子のおじさん、おばさんは「木枯し紋次郎」はわかるよね
ガハハ


今日も届きましたよ



今日は大きな荷物でした。

ジャ~~ン



日本1周のための必需品

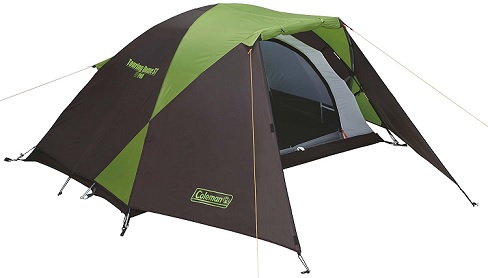

テント。 コールマンのツーリングドームST 。




こんな感じ↓。  まだ広げてないけど・・。前室が広いのでコレにしました



過去、トライアルの選手権の遠征で、前泊は日常茶飯事だったのですが、いつも車中泊だったので、テント持ってなかったんですよね~~

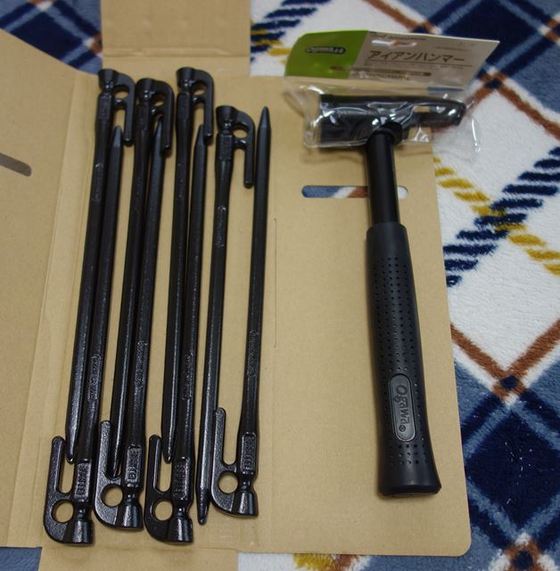

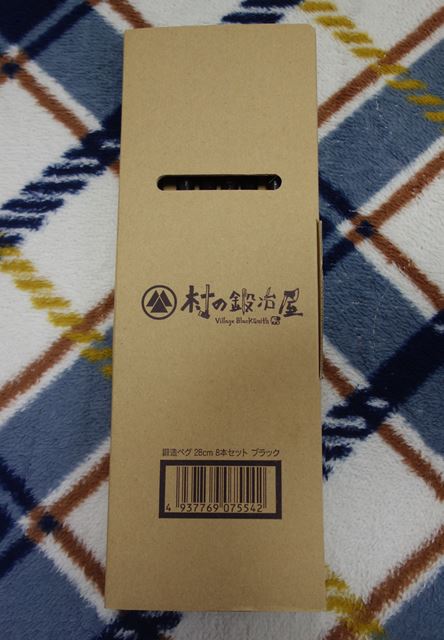

ペグとペグハンマー。





ペグもペグハンマーもテントに付属してるし、今までタープで使っていたのもありましたが、ついつい いいのが欲しくなっちゃって

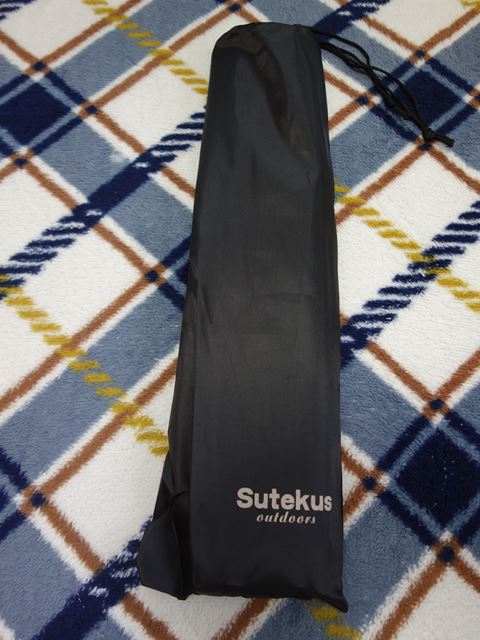

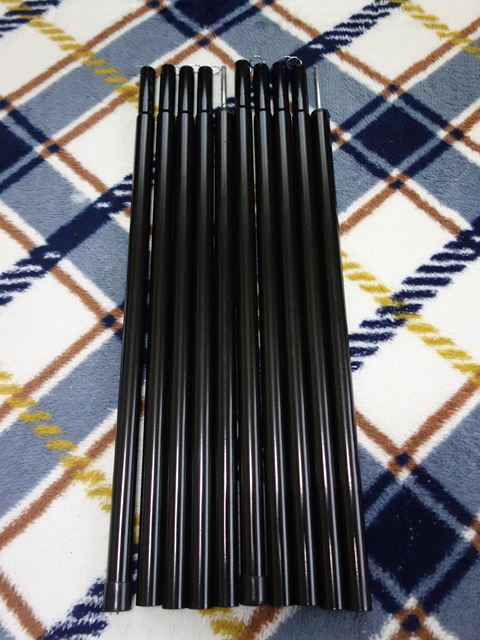

タープポール。





今まで使っていたのがバイクに積むには長いので、短くできるポールを買いました。

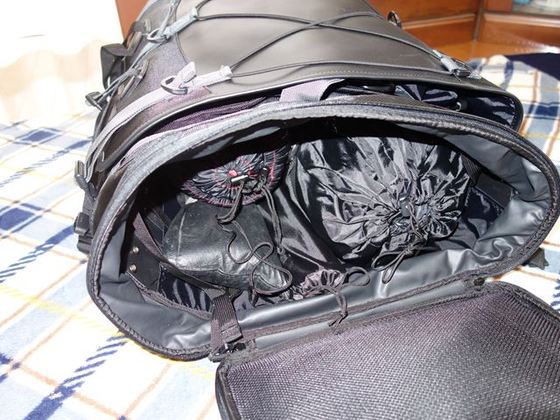

以前購入したタナックス キャンピングシートバッグ2に今回買った物や寝袋を入れてみましたよ






余裕で入りました



日本1周。来春 本格的にスタート予定。

その前に、テント泊の練習がてら四国内をうろちょろしようと思っていましたが、この寒さ

    どうしよ



あああああ



枕 買うの忘れてる~~~~~~~~








捨てる神あれば拾う神 part2

昨日からの雨






も先ほどやみ、夕日が顔をのぞかしたうどん県です






今日、どこからか荷物が届きましたよ




荷札は、




ずいぶん時間が経ったので、忘れてました

これですよ、これ
   ↓


箱を開けると、






3種類の新米




プー太郎には、ありがたいプレゼントでした



次回は、宝くじ 〇億円、当たらないかなあ~~



趣味を満喫できるベースを作りたいなあ~





気分はChips !

今日のうどん県は、



今日、明日は、しかたないですね


昨日は、セローのセルモーターを組み付けてから、お天気がよかったので、ちょっくらお猿さんにまたがってお出かけしてきました




気分は、



白バイ野郎 ジョン&パンチ

タ~~タ~~~タ、タンタ~~~~

テーマソングのつもり

これ知ってる人、お歳いってます(笑)

このTV番組、当時めっちゃはまりましたよ~

カリフォルニア・ハイウエイ・ポリス仕様のZも、めっちゃカッコいいっす



気分だけは、Chips





バイクの大きさも色もずいぶん違いますが



セローのセルモータ分解

昨日のセロ子ちゃんの外科手術の続きです
  オペ




私は、バイクオペ、失敗しまくり






さて、セロ子ちゃんの病状のおさらいです。

長期間放置して1年前に復活整備したセロー225WEちゃん

実は、復活整備してから、たまにセルモーターが回らない症状がでてたんです。

4~5回に1度ぐらいの割合で、カチッとスタータリレーの音はするものの、セルが回らないんです

続けてやってたらセルモーターが回るんで、放置してたんですが、先般 山の中で 続けてセルが回らなかったので、あせりました

スタータリレーの故障だろうと、ただ今 部品を注文中。

とはいうものの、セルモーター本体の故障の可能性も

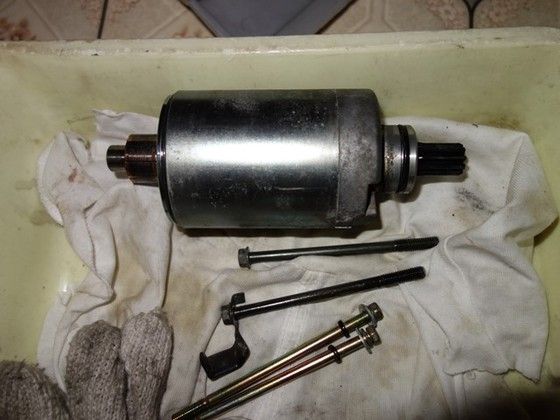

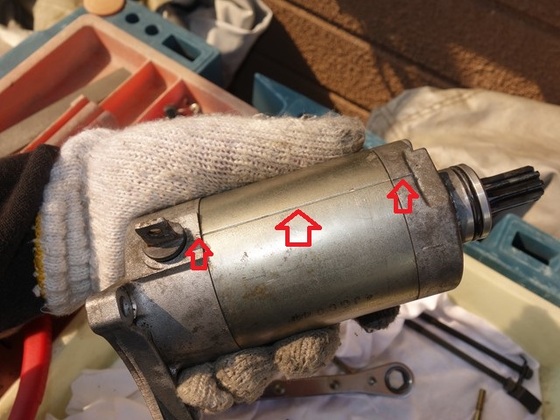

ということで、昨日 セルモータをひっぱがしました。





セルモータに繋がっているプラス端子のボルトははずしてから、セルモーターをはずしたかったのですが、錆でプラスねじのプラスの切れ込みがなくなってしまっていて、仕方なく電線をつけたまま、セルモータを引き抜きました。

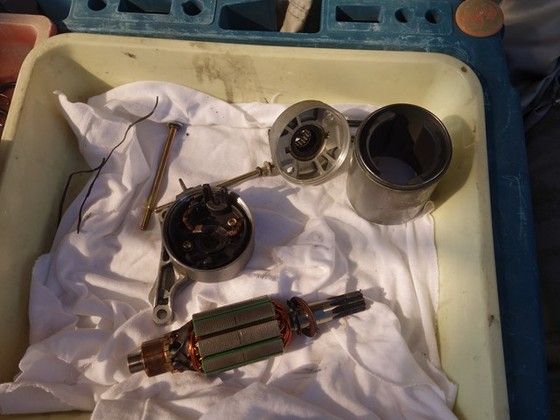

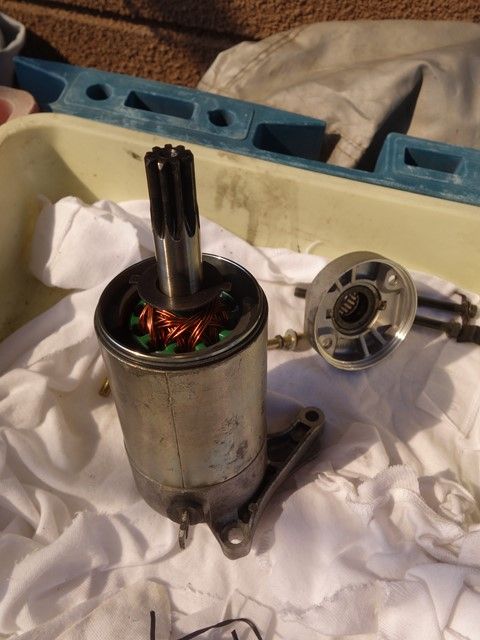

6000kmしか走っていないので、ブラシも軸側の摩耗も当然 大丈夫


ここで、困った

二つのブラシを溝に押し込みながら、軸を上からかぶせるには、手が3本いる




あやかりたい

昨日はここまで。 夜はお酒飲まなくっちゃあ





今日は、リベンジざんす

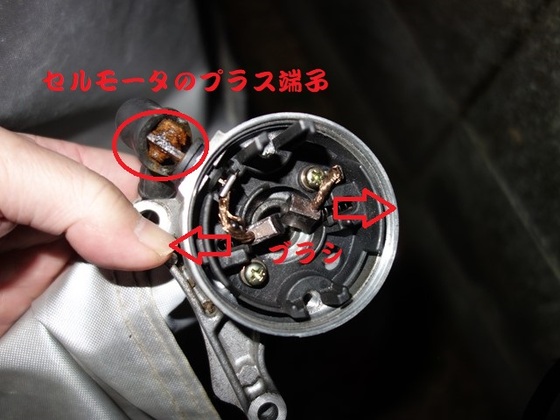

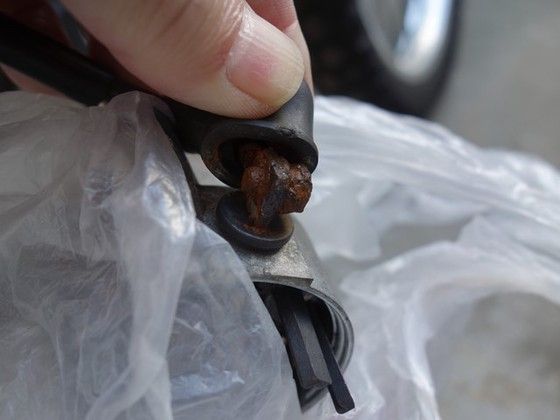

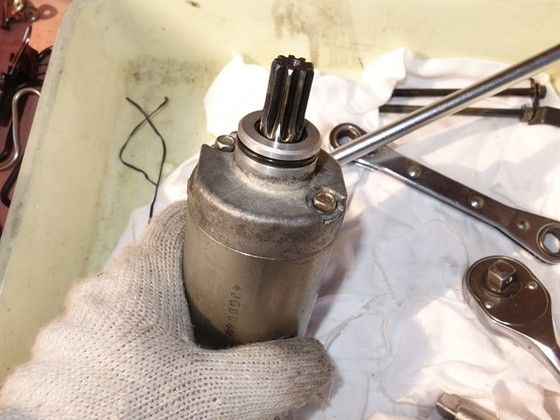

セルモータを引き抜いた図 。

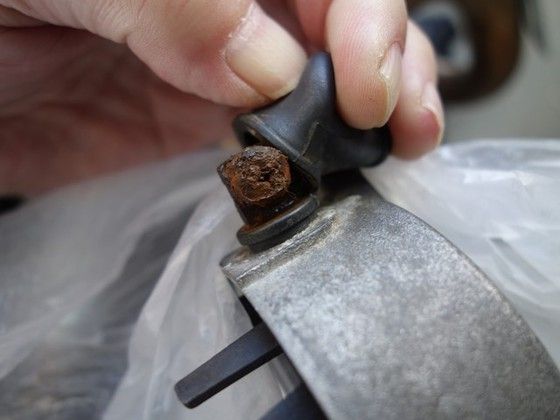

ご覧のとおり、セルモータのプラス端子の取付けボルトが錆び錆び

プラスの切れ込みがなくなってしまっているは、固着してるは







ブーツカバーがちゃんと入ってなかったんかなあ

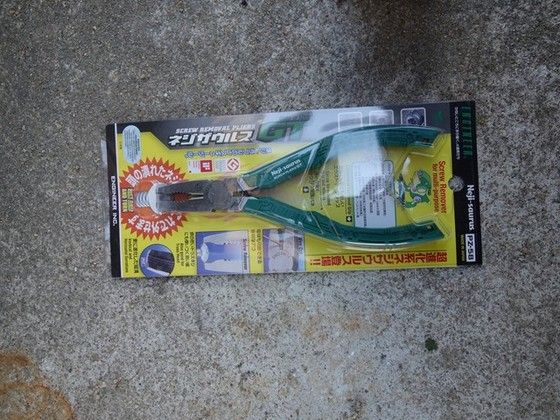

買ってから一度も使っていない秘密兵器は



役に立ちませんでした

小さすぎてパワーが足りません。

結局、大きなウオーターポンププライヤーで、お助けマンに助けてもらって、なんとかボルトをはずせました




ここからです。

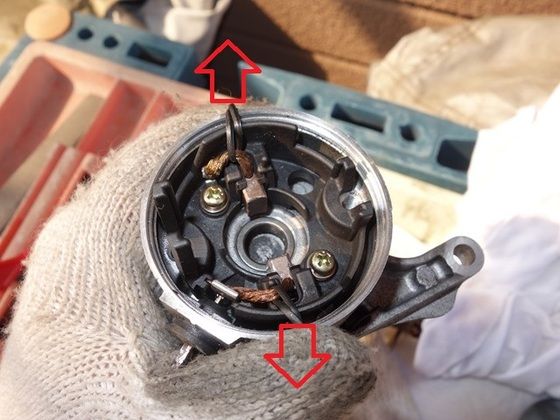

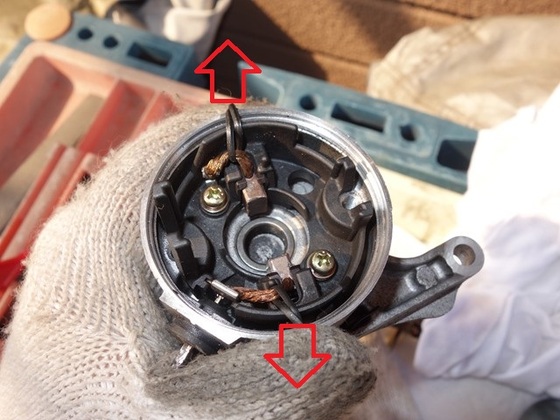

ブロ友のganghoさんのアドバイス「リード線を細いテグスで外に引っ張ってセグメントが乗ったら引き抜くと簡単ですよ。    知らんけど。」 を参考に、私の小さな脳みそをフル回転させて考えました。

電線をしばったりするビニールワイヤーだったら簡単に片手でリード線をひっぱった状態にできる




片手でリード線の両方を引っ張って、片手で軸をのっけて



やった~~~~~、いとも簡単にできたあああああああ



実はスナップリングプライヤーでブラシを押さえようかと思ったのですが、私の持ってる安物のそれでは、長さが足りませんでした(^^;

ganghoさん、ありがとうございま~~す

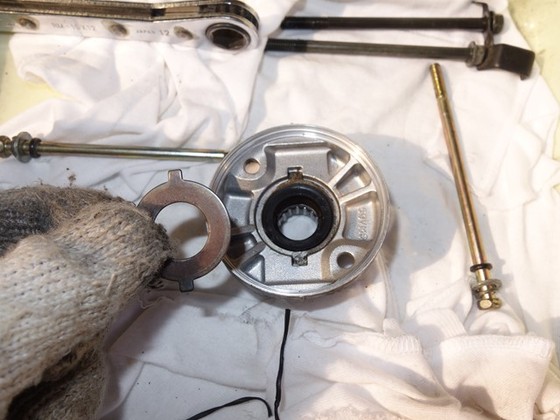

あとは、順番に組み上げるだけです









Oリングもまだ使えそうなので、シリコングリスだけ薄く塗っときました。


錆び錆びだったところは、やすりできれいにしましたよ。



そのまま元通りの位置に戻して終了です



で、本当は一番やりたかったことを

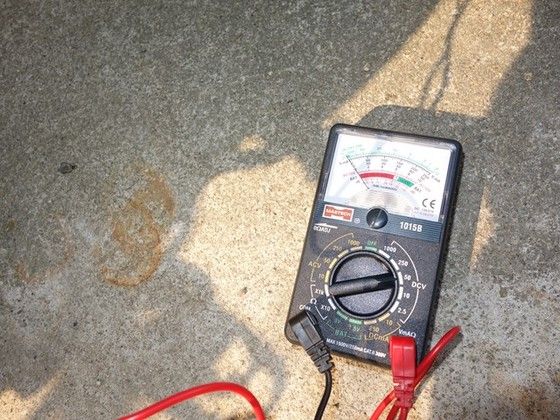

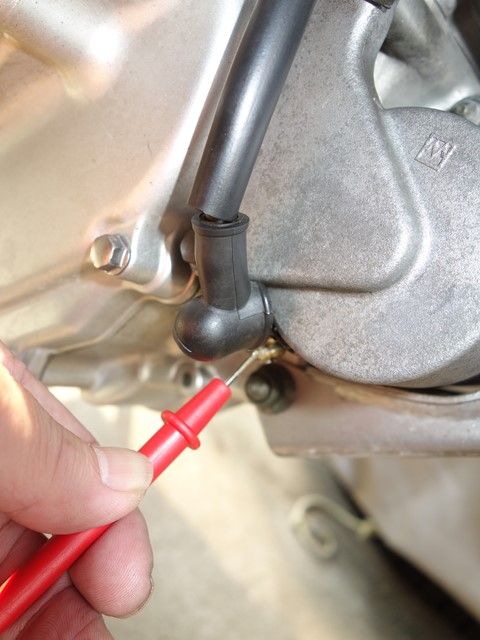

先ほどの錆び錆びだったセルモーターのプラス端子のところに、テスターのプラスを当てて、ボディにマイナスをあて、セルスイッチを押して通電を確かめました。

セルスイッチ ON
   通電があってセルが回ります。

セツスイッチ ON
  カチっとスタータリレーの音がしても、通電なし、でセルは当然回りません。



これでセルモーターの故障でなく、予想どおり スターターリレーの故障が判明しました。

まわり道したけど、いいお勉強になりました

あとは、スターターリレーを交換するだけざんす
