Ⅰ章 鉛バッテリーの構造
「鉛バッテリーが劣化する原因とそのメカニズム」を理解するうえで、まずは簡単なバッテリーの構造を知る必要があります。

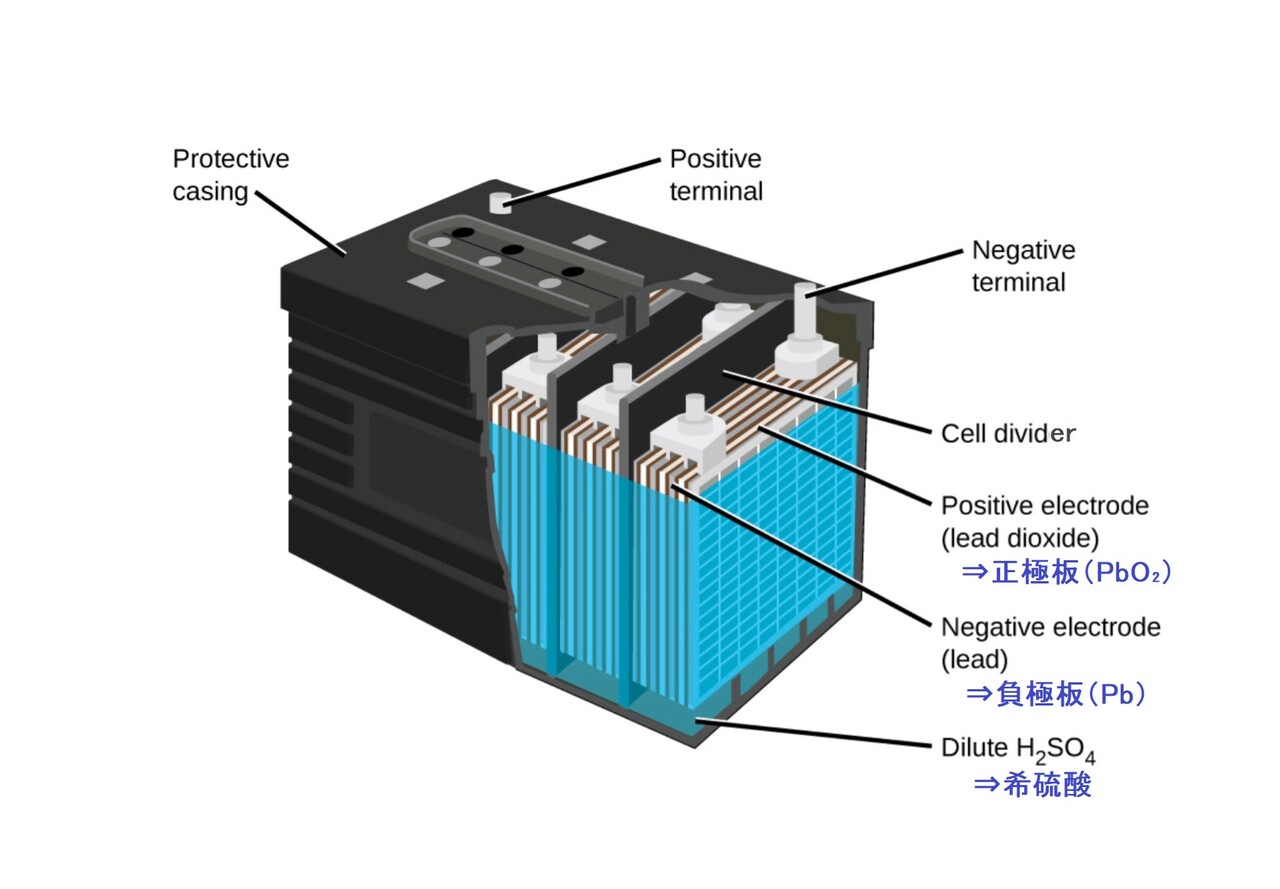

下図は、ネットの拾い画像です。
全て英語表記だったので、必要な箇所に小生が日本語で加筆しています。
・positive electrode(lead dioxide) ⇒ 正極板（PbO₂）
・negative elecrrode(lead) ⇒ 負極板（Pb）
・dilute H2SO4 ⇒希硫酸

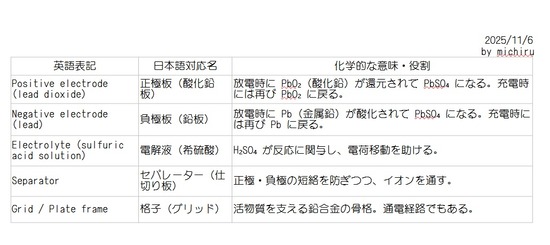

＜補足表＞
＜補足表＞
１．バッテリーの構造概要
１２V鉛バッテリーの場合、６個のセルから構成されています。
１個のセルの満充電開放電圧：2.12V(理論値）×６セル＝満充電開放電圧：約12.72V。
１つのセルの中には、正極版と負極板、そして正極・負極の短絡を防ぎつつイオンを通すためのセパレーター（仕切り板）が両極板の間に設けられています。（注：上記図にはこのセパレーターが書かれていません。）
正極板、負極板、セパレーターは、１セルの中に複数設けられていますが、枚数、材質、大きさ／厚さは製造メーカによって異なっています。 （これがバッテリーの性能差、寿命を左右する要因にもなっています。）
↓↓↓
バッテリー1セルの中で、複数枚の正極板・負極板が交互に配置され、それぞれがセパレーターで仕切られています。
２．極版について

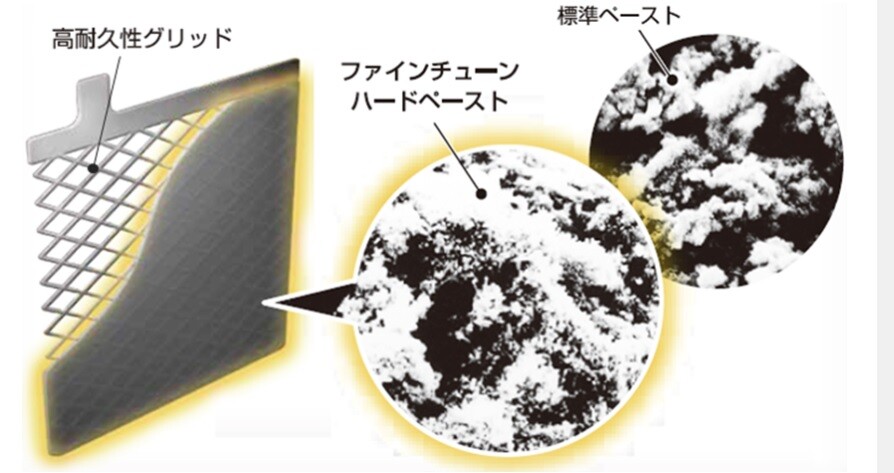

極板は、グリッド（格子）と言われる枠組のものに活物質（ペースト）を塗布・圧着したものです。
１）グリッド（格子）とは
グリッドとは、＜鉛バッテリーの極板（正極・負極）を構成する金属骨格（フレーム）＞であり、活物質を保持し、電流を効率的に分配・伝導するための導電体です。 いわば、極板の“骨組み”にあたる部分です。
(1) 主な役割
①活物質の支持構造
ペースト状または焼結状の活物質（正極：PbO₂、負極：Pb）をしっかり保持し、充放電時の膨張・収縮や振動から守ります。
②電流の伝導経路
活物質全体に均一に電流を流し、反応をセル全体に行き渡らせます。 格子形状のパターンや厚みは、電流分布や内部抵抗に大きく影響します。（⇒バッテリーの寿命に関係する）
③反応生成物の保持と拡散
格子と活物質の隙間を通じて電解液が浸透し、反応生成物（PbSO₄など）の形成・分解が効率的に行われるように設計されています。

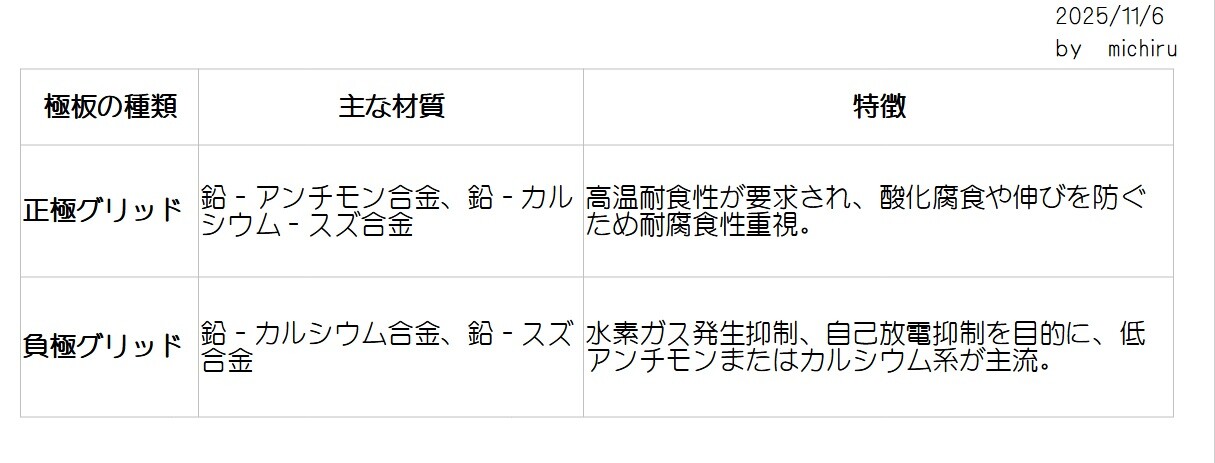

(2) 材質と製造技術
製造方法は、鋳造法（gravity casting）、拡延法（expanded metal）、パンチング法などがあり、高級バッテリーほど格子の結晶構造が均一で導電性が高く、腐食に強い合金が使用されています。
(3) 劣化との関係・・「Ⅱ章 鉛バッテリーが劣化する原因とそのメカニズム」で説明。
２）活物質（Active Material）とは
活物質とは、鉛バッテリーの極板（正極・負極）上で化学反応を担う主要な物質であり、グリッド（格子）にペースト状に塗布・圧着された鉛化合物。 充放電の際に、電気エネルギーと化学エネルギーの相互変換を行う“心臓部”。
(1) 活物質（ペースト）の構成と役割

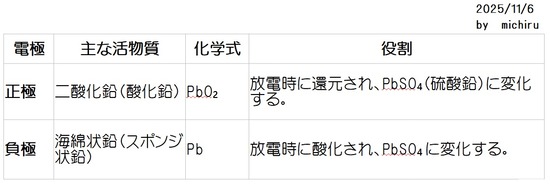

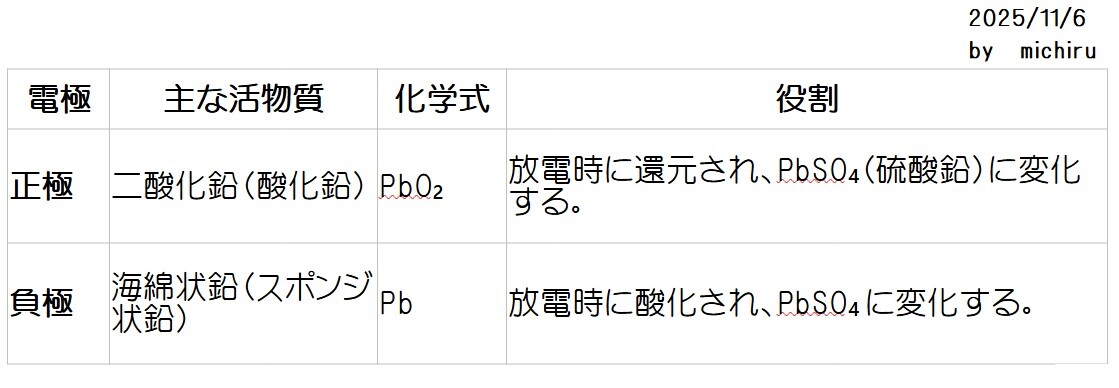

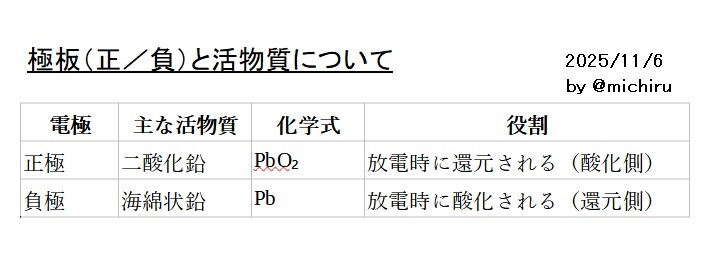

鉛バッテリーには、極性によって次の2種類の活物質が使用されます。
鉛バッテリーには、極性によって次の2種類の活物質が使用されます。
この2つの活物質が硫酸（H₂SO₄）電解液と反応し、放電時に電流を発生、充電時に再び元の状態へ戻ります。
(2) ペーストの組成と製造
活物質は、鉛粉に添加剤と水・希硫酸を混ぜて練ったペースト状の混合物で、グリッド表面に塗布したのち乾燥・成形・化成（初期充電）されて活性化します。
特に負極側では、導電性や充電受入性を高めるために、カーボン系添加剤やリグニン系バインダーが加えられます。
(3) 活物質の反応メカニズム（放電時）
放電時には、以下の反応が起こります。
◇正極（PbO₂）：
PbO₂ + SO₄²⁻ + 4H⁺ + 2e⁻ → PbSO₄ + 2H₂O
（補足）
（補足）
PbO₂:二酸化鉛・・鉛と酸素の化合物。酸化鉛(IV)（さんかなまりイオン）とも呼ばれます。鉛蓄電池の正極活物質などに使われる、暗褐色の固体です。
SO₄²⁻：硫酸イオン（りゅうさんイオン）・・硫酸 硫酸(H₂SO₄) が水中で解離したときに生成されるもので、硫酸塩を構成する代表的なイオンです。
4H⁺：４つの水素イオン
2e⁻：2価の陰イオン
PbSO₄:硫酸鉛(II)。鉛蓄電池の放電時に電極上で生成される。
2H₂O：水が2分子ある状態
◆負極（Pb）：
Pb + SO₄²⁻ → PbSO₄ + 2e⁻
(補足）
(補足）
Pb：鉛
SO₄²⁻：：硫酸イオン（りゅうさんイオン）・・硫酸 硫酸(H₂SO₄) が水中で解離したときに生成されるもので、硫酸塩を構成する代表的なイオンです。
PbSO₄:硫酸鉛(II)。鉛蓄電池の放電時に電極上で生成される。
2e⁻：2価の陰イオン
放電が進むと、両極ともに**PbSO₄（硫酸鉛）**に変化し、電解液中の硫酸濃度が低下します。
(4) 劣化の主な原因・・「Ⅱ章 鉛バッテリーが劣化する原因とそのメカニズム」で説明。
セパレーター（separator）は、正極板と負極板が直接接触してショートするのを防ぐための絶縁材ですが、同時にイオン（H⁺、SO₄²⁻）が自由に移動できる多孔質構造になっています。
・袋状セパレーター（ポケットタイプ）
多くの鉛バッテリー（特に自動車・バイク用密閉型やメンテナンスフリー型）では、セパレーターは袋状（スリーブ状）になっており、 正極板（lead dioxide plate） を1枚ずつ包み込む形で配置されています。
理由は以下の通り。
①正極板の腐食や膨張による脱落物（活物質の剥離）が多く、負極との短絡リスクが高いため、正極を覆う構造が安全。
②袋状にすることで、組み立て時の位置ズレ防止・接触防止が容易になる。
③電解液中でのイオン移動を妨げないように、微細孔を持ったポリエチレンやPVC製のスリーブが使われる。
注：例外あり。
一部の古い開放型バッテリーや産業用大型バッテリーでは、セパレーターが平板状（板状）で、正極・負極の間に挟むだけの構造になっているものもあります。
「Ⅰ章 鉛バッテリーの構造」では、次章の「鉛バッテリーが劣化する原因とそのメカニズム」を理解するために、簡単にバッテリーの内部構造について触れました。
稚拙な説明のため、わかりにくいと思います。 詳しくバッテリーの構造等をお知りなりたい方は、ユーチューブ等で検索されると、わかりやすい説明をされている方が大勢いらっしゃるので、そちらをご覧ください。 ごめんちゃいm( __ __ )m
－続く－
