前回記事「Ⅰ章　鉛バッテリーの構造」の続きです。


Ⅱ章　 鉛バッテリーが劣化する原因とそのメカニズム

　鉛バッテリーは”可逆反応（充電⇄放電）”を繰り返すことでエネルギーを蓄えますが、徐々に不可逆的な変化が蓄積し、容量が低下していきます。


１．サルフェーション（硫酸鉛PbSO₄の蓄積・結晶化・粗大化）

１）サルフェーションの概要
　サルフェーション（硫酸鉛の結晶化）は、
・放電状態が長く続く
・バッテリーが低電圧のまま放置される
・充電が不十分な状態が繰り返される
ことで、極板上に粗大で硬い硫酸鉛（PbSO₄）の結晶が形成される現象です。　

時間経過とともに硫酸鉛（PbSO₄）は蓄積・結晶化・粗大化し、活物質の導電性を阻害（＝電極反応が妨げられる）。電極反応が妨げられ、充電しても容量が戻らない状態になります。
またサルフェーションの進行度はセルごとに異なり、電圧バランスも崩れることになります。
⇒結果：内部抵抗上昇、始動電流低下

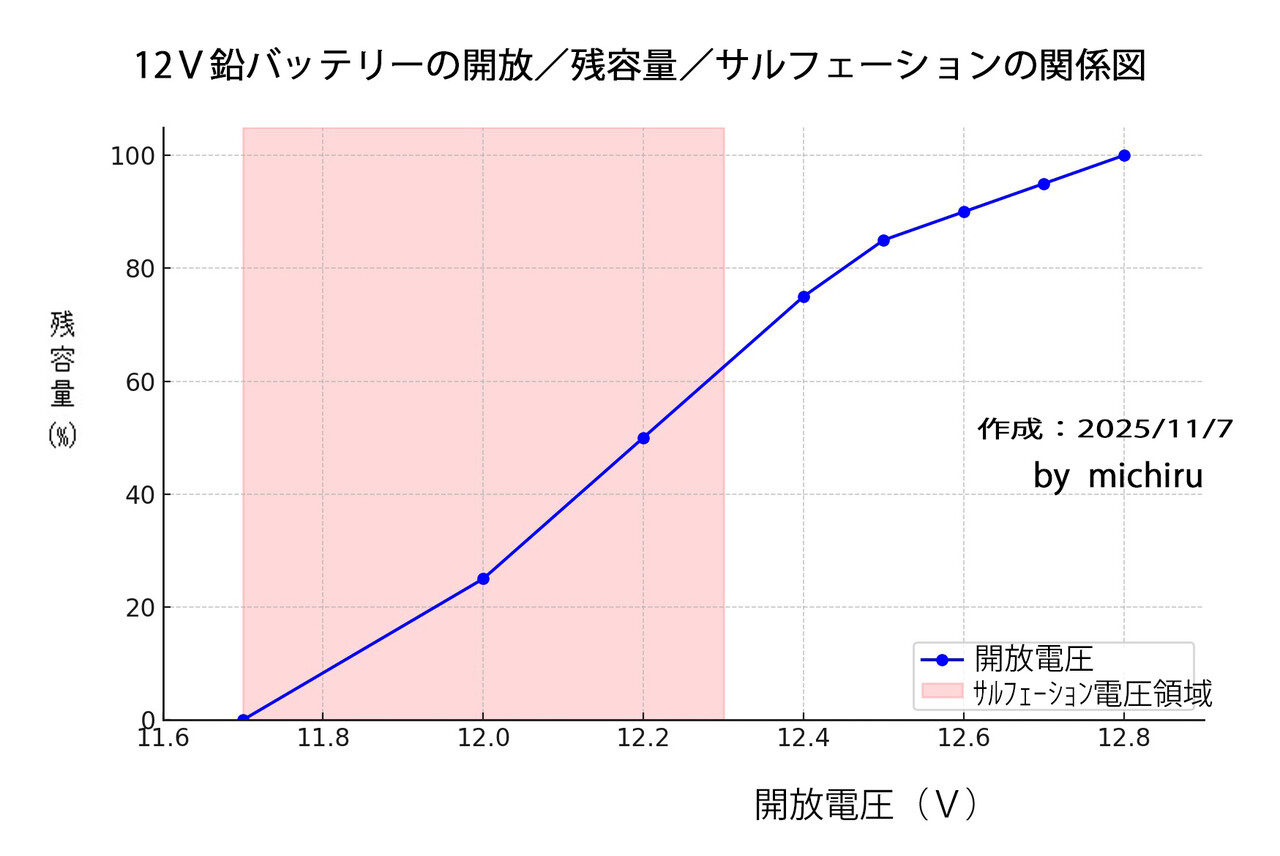

開放電圧と残容量（SOC）とサルフェーションの関係を図式化してみました。
2025-11-07開放電圧と残容量とサルフェーションの関係図01
開放電圧が１２．３～４V以下になるとサルフェーションが発生しやすくなります。

鉛バッテリーの開放電圧が12.3Vを下回る状態（すなわち、セルあたり約2.05V未満）では、内部でサルフェーション（硫酸鉛の結晶化）が発生・進行しやすくなります。


２）サルフェーションの発生メカニズム

以下に、開放電圧とサルフェーション発生メカニズムを化学的に説明します。

(1) 鉛バッテリーの基本反応
鉛バッテリーは、正極・負極で次のような化学反応をします。

放電時（エネルギーを取り出すとき）
PbO2​+Pb+2H2​SO4​→2PbSO4​+2H2​O

（補足）
PbO₂:二酸化鉛・・鉛と酸素の化合物。酸化鉛(IV)（さんかなまりイオン）とも呼ばれます。鉛蓄電池の正極活物質などに使われる、暗褐色の固体です。
Pb：鉛
2H2​SO4​＝H2​SO4​：硫酸×２
2PbSO4＝PbSO₄:硫酸鉛(II)×２
2H₂O＝：H₂O：水×２

⇒ 正極・負極の両方が「PbSO₄（硫酸鉛）」になります。
このPbSO₄は、充電で再び分解され、硫酸（H₂SO₄）が電解液中に戻ります。

(2) サルフェーションが起きる仕組み
サルフェーションとは、このPbSO₄（硫酸鉛）が再充電で戻らなくなる現象です。

 低電圧状態（＝放電状態）を放置すると・・・
・電解液中の硫酸濃度が下がる
・PbSO₄が粗く・結晶化していく（→「硬いサルフェーション」）
・この結晶は電解液に溶けにくくなり、再充電しても分解しづらい

つまり、12.3V以下で長時間放置すると、PbSO₄が安定な結晶として定着してしまいます。


３）電圧が高いとサルフェーションが起きにくい理由

バッテリー電圧が高い（＝充電状態に近い）ときは・・・
・電解液中の硫酸濃度が高い→ PbSO₄が溶けやすい
・電極反応が活発で、PbSO₄（硫酸鉛）がすぐ分解・再生される
・PbSO₄（硫酸鉛）が形成されても微細で可逆的（柔らかい結晶）

したがって、高い電圧を保つ（＝高いSOCを維持する）ほど、硫酸鉛が安定に戻りやすく、硬化しにくいくなります。　　

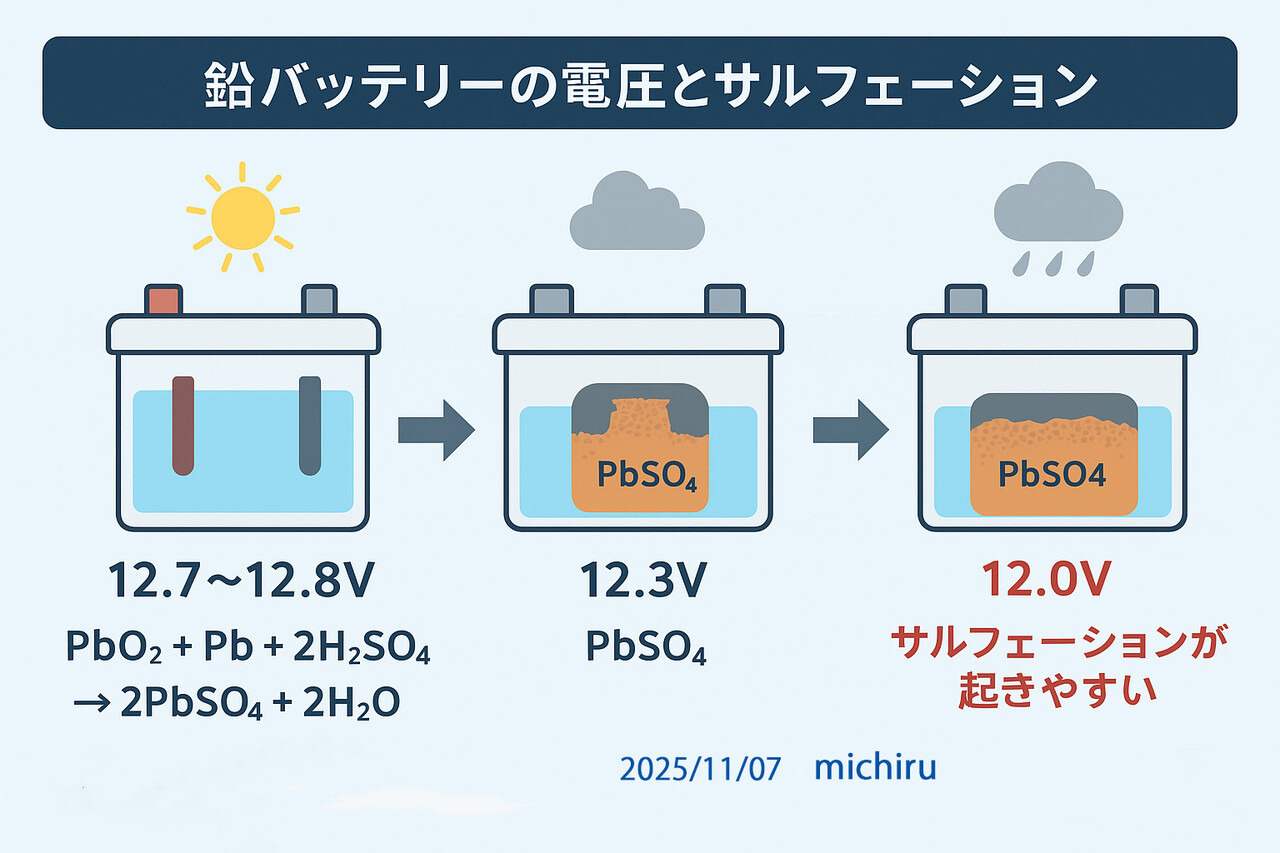

2025-11-07電圧とサルフェーション


－続く－

ps:本記事は自分の知識向上のために調べて作成したものです。　間違い等もあるかもしれません。ご承知おきください。
