前回記事「Ⅱ章 鉛バッテリーが劣化する原因とそのメカニズム）１．サルフェーション（硫酸鉛PbSO₄の蓄積・結晶化・粗大化）」の続きです。
Ⅱ－２．グリッド（格子）の腐食・酸化
１）グリッド（格子）とは
グリッドとは、”鉛バッテリーの極板（正極・負極）を構成する金属骨格（フレーム）”であり、活物質を保持し、電流を効率的に分配・伝導するための導電体です。 いわば、極板の“骨組み”にあたる部分です。
２）グリッド（格子）の主な役割
(1)活物質の支持構造
ペースト状または焼結状の活物質（正極：PbO₂、負極：Pb）をしっかり保持し、充放電時の膨張・収縮や振動から守ります。
(2)電流の伝導経路
活物質全体に均一に電流を流し、反応をセル全体に行き渡らせます。格子形状のパターンや厚みは、電流分布や内部抵抗に大きく影響します。
(3)反応生成物の保持と拡散
格子と活物質の隙間を通じて電解液が浸透し、反応生成物（PbSO₄など）の形成・分解が効率的に行われるように設計されています。
３）材質と製造技術
製造方法は、鋳造法（gravity casting）、拡延法（expanded metal）、パンチング法などがあり、高級バッテリーほど格子の結晶構造が均一で導電性が高く、腐食に強い合金が使用されます。
４） 劣化との関係

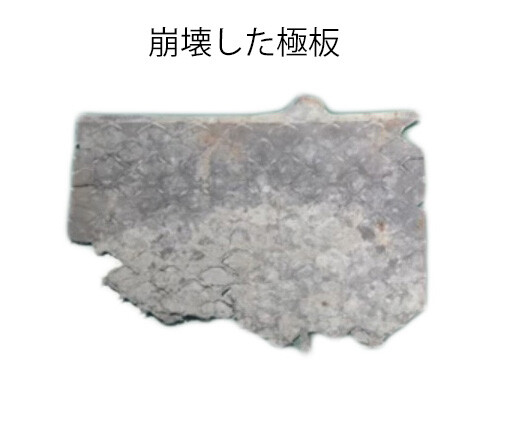

長期使用や過充電による酸素発生・電解液のpH変化、高温環境、低純度の鉛合金（不適切な合金元素）の使用等により、正極グリッドは酸化腐食して厚みが減少・脆化し、やがて開路や活物質剥離、極版の崩壊（＝容量低下・短絡）をまねきます。 鉛カルシウム合金などの耐食性合金がその劣化を抑制します。
Ⅱ－３．活物質の剥離・脱落
１）活物質（Active Material）とは
活物質とは、鉛バッテリーの極板（正極・負極）上で化学反応を担う主要な物質であり、グリッド（格子）にペースト状に塗布・圧着された鉛化合物。 充放電の際に、電気エネルギーと化学エネルギーの相互変換を行う“心臓部”。
２）活物質（ペースト）の構成と役割
鉛バッテリーには、極性によって次の2種類の活物質が使用されます。
鉛バッテリーには、極性によって次の2種類の活物質が使用されます。
この2つの活物質が硫酸（H₂SO₄）電解液と反応し、放電時に電流を発生、充電時に再び元の状態へ戻ります。
３）ペーストの組成と製造
３）ペーストの組成と製造
活物質は、鉛粉に添加剤と水・希硫酸を混ぜて練ったペースト状の混合物で、グリッド表面に塗布したのち乾燥・成形・化成（初期充電）されて活性化します。
特に負極側では、導電性や充電受入性を高めるために、カーボン系添加剤やリグニン系バインダーが加えられます。
４）活物質の反応メカニズム（放電時）
放電時には、以下の反応が起こります。
◇正極（PbO₂）：
PbO₂ + SO₄²⁻ + 4H⁺ + 2e⁻ → PbSO₄ + 2H₂O
（補足）
（補足）
PbO₂:二酸化鉛・・鉛と酸素の化合物。酸化鉛(IV)（さんかなまりイオン）とも呼ばれます。鉛蓄電池の正極活物質などに使われる、暗褐色の固体です。
SO₄²⁻：硫酸イオン（りゅうさんイオン）・・硫酸 硫酸(H₂SO₄) が水中で解離したときに生成されるもので、硫酸塩を構成する代表的なイオンです。
4H⁺：４つの水素イオン
2e⁻：2価の陰イオン
PbSO₄:硫酸鉛(II)。鉛蓄電池の放電時に電極上で生成される。
2H₂O：水が2分子ある状態
◆負極（Pb）：
Pb + SO₄²⁻ → PbSO₄ + 2e⁻
(補足）
(補足）
Pb：鉛
SO₄²⁻：：硫酸イオン（りゅうさんイオン）・・硫酸 硫酸(H₂SO₄) が水中で解離したときに生成されるもので、硫酸塩を構成する代表的なイオンです。
PbSO₄:硫酸鉛(II)。鉛蓄電池の放電時に電極上で生成される。
2e⁻：2価の陰イオン
放電が進むと、両極ともに**PbSO₄（硫酸鉛）**に変化し、電解液中の硫酸濃度が低下します。
５）活物質の劣化
(1)結晶成長・サルフェーション： PbSO₄結晶が粗大化し、充電で還元されにくくなる。
＜誘引因子＞
低電圧状態（＝放電状態）の放置＝電解液中の硫酸濃度が下がる→PbSO₄が粗く・結晶化していく。
(2)剥離・脱落：充放電による膨張・収縮や振動で、PbO₂（正極）やスポンジ状Pb（負極）からグリッドから活物質が剥がれ落ち、ケース底部に堆積する。 結果、総有効面積低下＝電圧降下＋内部短絡リスク上昇。
＜誘引因子＞
・過充電・繰り返し急速充放電
・振動
・活物質（ペースト）の品質（粒度と添加剤）・・良質なペーストは、均一・微粒化かつ炭素や繊維添加で導電性が高い。 対してチープな活物質は、ペースト粒子が粗く、密着不良が起きやすい。 また微細構造が粗いため、PbSO₄が大粒化しやすい（硬化しやすい）。
(3)乾燥・硬化： 電解液の減少や高温環境でペーストが硬化し反応が鈍化。
(1)結晶成長・サルフェーション： PbSO₄結晶が粗大化し、充電で還元されにくくなる。
＜誘引因子＞
低電圧状態（＝放電状態）の放置＝電解液中の硫酸濃度が下がる→PbSO₄が粗く・結晶化していく。
(2)剥離・脱落：充放電による膨張・収縮や振動で、PbO₂（正極）やスポンジ状Pb（負極）からグリッドから活物質が剥がれ落ち、ケース底部に堆積する。 結果、総有効面積低下＝電圧降下＋内部短絡リスク上昇。
＜誘引因子＞
・過充電・繰り返し急速充放電
・振動
・活物質（ペースト）の品質（粒度と添加剤）・・良質なペーストは、均一・微粒化かつ炭素や繊維添加で導電性が高い。 対してチープな活物質は、ペースト粒子が粗く、密着不良が起きやすい。 また微細構造が粗いため、PbSO₄が大粒化しやすい（硬化しやすい）。
(3)乾燥・硬化： 電解液の減少や高温環境でペーストが硬化し反応が鈍化。
＜誘引因子＞
・過充電・繰り返し急速充放電→電解液の減少
・高温環境
(4)均一性の劣化： ペースト密度のばらつきにより、一部セルだけ反応が進みにくくなる。
－続く－
ps:本記事は自分の知識向上のために調べて作成したものです。 間違い等もあるかもしれません。ご承知おきください。
