セロー

セロー225WE 半年ぶりにブルルル♪♪

前回記事の続きです。

半年前のアイドリング不調に端をはっした今回の作業。

1.キャブレター内のパイロットスクリューのOリングの痩せから2次エアを吸いこんでいるものと思い、キースター製燃調キットのパイロットスクリューに交換。

2.この燃調キットに入っていたニードルバルブ/バルブシートもあわせて交換。

3.キャブO/H中、バタフライバルブを開閉するスプリングの抜けが発生→修正

4.実油面確認時、油面が安定しない症状が発生

5.このままエンジンをかけようとするとセルが回らない現象が発生。あらたにスタータリレーの故障。

6.油面の安定しない原因は、交換したキースター製ニードルバルブアッセンの不良と考え、もともと使用していた純正パーツに新品のOリングだけ交換して再組付け。 あわせてパイトッロスクリュー(スクリュ、スプリング、ワッシャ、Oリング)をキースター製のものから、某他社バイクメーカのものに交換。

以上が、いままでの流れです。

いろんなことが起こって、
楽しい毎日です。(゚∀゚)アヒャ


さてと・・

またまたキャブの油面確認です。

s2024-12-22DSC01866

簡易油面(H寸法)は13mmでフロートアームを調整。

パイロットスクリューの戻し回転は、標準で2(±1/4)のところを2・1/8で組みました。

s2024-12-23DSC01872

もともと使用していたニードルバルブ/バルブシートに戻して、油面は安定しました。

キースター製で組んだ時は、時間が経つと油面が上がったりしてきていたので、そのまま組んじゃったらキャブからオーバーフローしてたでしょうね。(^^;

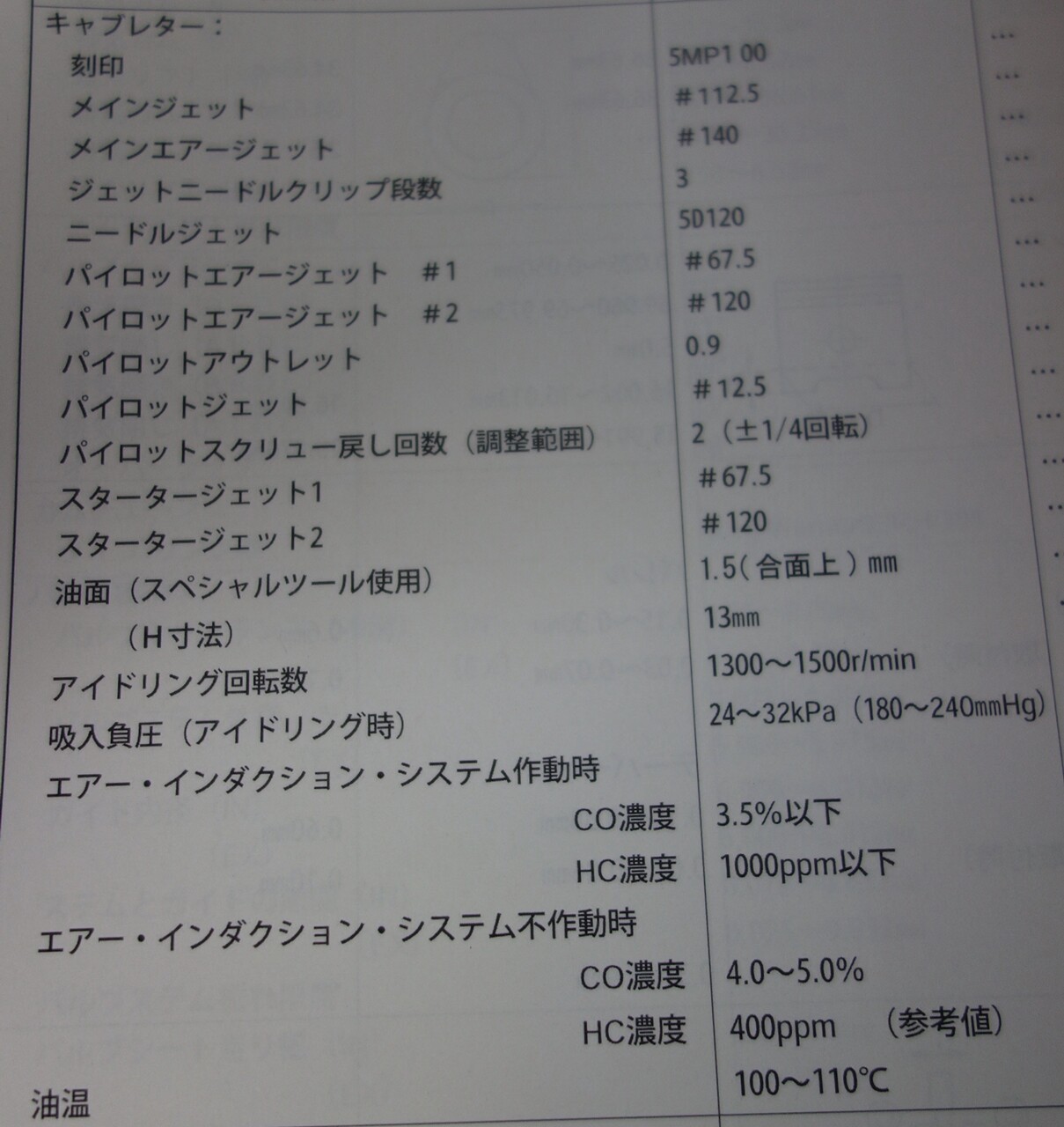

規定の実油面高 チャンバー合わせ面 上(+)1.5mm。

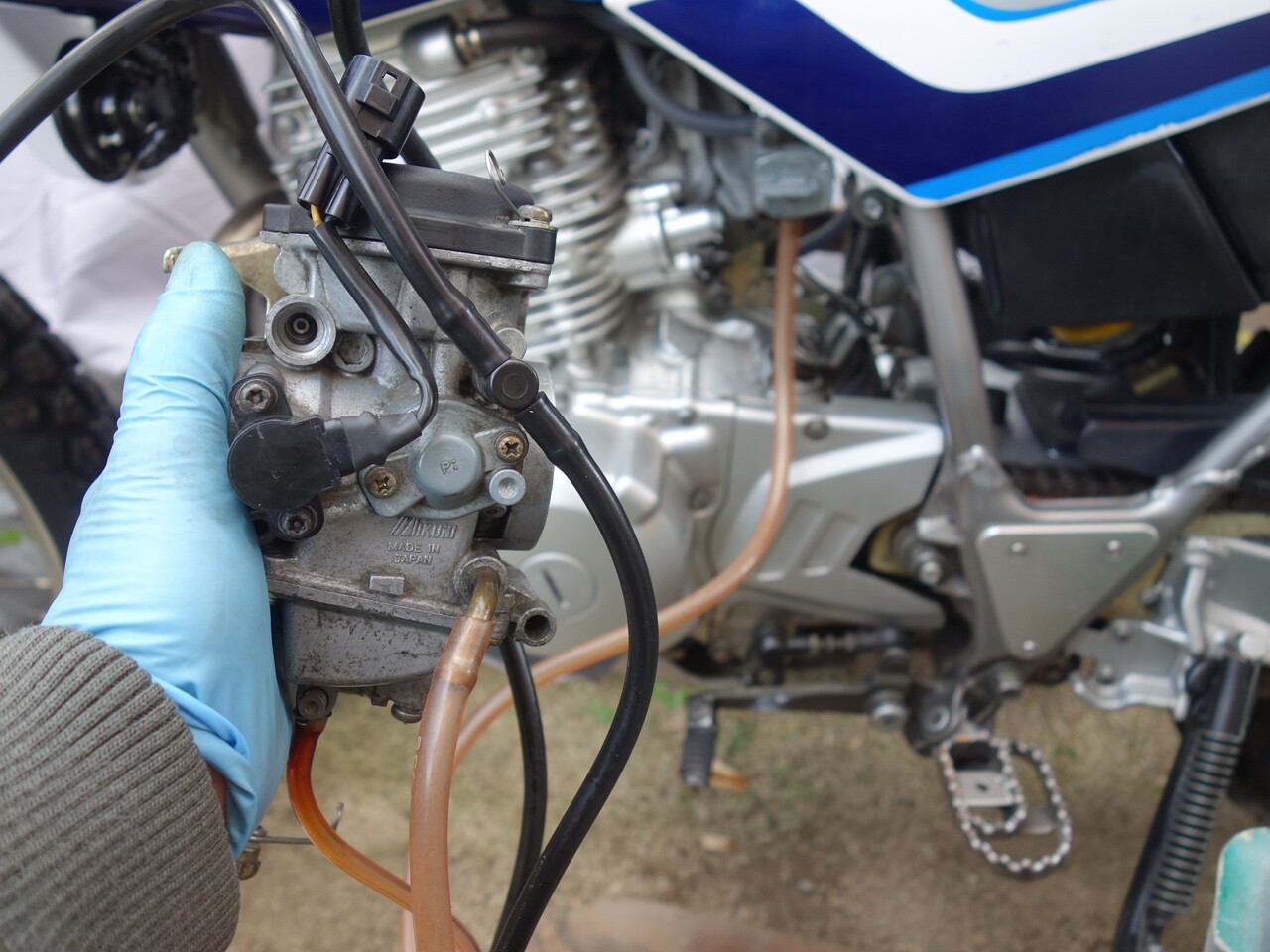

キャブスタンドを使用せず手持ちでやっているので、キャブの角度がちょっと違っただけで、実油面の高さがコロコロ変わっちゃいます。

なので、「まあだいたいこんな感じかな」でOK牧場ししましたよ (´゚艸゚)∴ブッ

キャブを車体に組み付け、届いたスタータリレーも交換しましょ

スターターリレー。バッテリーから直接電気がきているので、バッテリーのマイナス端子をはずしておきます。 念のため、絶縁テープも巻いときまひょ。

s2024-12-24DSC01885


バッテリーからくる端子とセルモーターにつながる端子をはずします。 丸型端子にちょっと錆がきてますね。
s2024-12-24DSC01887a

カプラをはずします。 はずすと同時になんかゴミっぽいのが落ちてきました。(^^;
s2024-12-24DSC01889

カプラの中の端子部分にエアをブシュ~~~~
s2024-12-24DSC01891

丸型端子を真鍮ブラシとボンスターでゴシゴシしておきました。
s2024-12-24DSC01895

新品のスターターリレー。
s2024-12-24DSC01897a

型番もインドネシア製も今回壊れたものと同じです。

また何年後かに壊れちゃうんだろうなあ・・(TДT)

s2024-12-24DSC01898

s2024-12-24DSC01900

ちゃっちゃとスタータリレー交換をおえ、バッテリーもつなぎました。


さてと、これでエンジンかかるでしょうか  (・∀・)

s2024-12-24DSC01901a

フューエルコックON

チョーク

イグニッションキーON

セルボタンON


キュルルルルR・・・

キュルル・・・


スタータリレー交換でセルは回るようにまりましたが、バッテリーがちょっと苦しそう・・

少し間をおき、キュルルル・・・


初爆せず。

プラグをはずしてみてみます。

まだガソリンがまわってきてないのかな?

再度セルをまわします。


キュルルルルR・・・

キュルル・・ボッ

おおお、きたかぁ?(*゚∀゚)っ


キュ、ブルルルルル

キタ━(゚∀゚)━! キタ━(゚∀゚)━! キタ━(゚∀゚)━!

めちゃ元気そうなエンジン音

こんなに元気なエンジン音やったっけ??

めちゃいい感じです。

まだ腰椎椎間板ヘルニアで左足が痺れ/麻痺している状態なので試走できないのが残念です。

アイドリング不調は、やはりパイロットスクリューの劣化したOリングから2次エアを吸っていたからでしょうね。 そしてアイドリング不調になるまでにも、徐々に混合気は薄くなってパワーダウンしていた模様・・。


とりあえずエンジンを切ったあと、フューエルコックをONにしたまま数時間放置。

その後、キャブからオーバーフローをしていないのも確認し・・・

バッチ・グ~~  ざんす。



半年ぶりにセローちゃん、ふっか~~つ!!

せっかくなので、もう少し”なでなで”してあげましょうかねぇ




セロー225WE キャブレターのニードルバルブ/バルブシートのお話

アイドリング不調に端を発したキャブレター・オ-バーホール。

パイロットスクリュー交換のために購入したキースター製の燃調キット。

この中にニードルバルブ(バルブシート含む)アッセンも同梱されていたので、以前の作業でニードルバルブ、バルブシートもキースター製のものに交換しました。




17-s2024-11-27DSC01763

18-s2024-12-04DSC_7509

19-s2024-12-04DSC_7510


その後、実油面を確認しようとすると、油面があきらかに不安定。Σ(゚д゚;)

26-s2024-12-06DSC01779

どう考えても交換したキースター製のニードルバルブ(バルブシート含む)アッセンが原因なのは間違いなさそうです。(TДT)

とりあえず キャブを車体に取り付け、エンジンをかけようとしましたが、今度はスタータリレーが逝かれたのは前回記事のお話。

新品のスタータリレーが届くまでに、キャブを再度取り外しオーバーホールをやり直します。

s2024-12-20DSC01827

s2024-12-20DSC01837

再度、ジェット類、キャブ内のすべての通路、ボディ内もキャブクリーナーとパーツクリーナで洗浄およびエアブロー。
s2024-12-20DSC01839


問題と思われるキースター製のバルブシートを取りはずします。
06-s2024-12-21DSC01850a

07-s2024-12-21DSC01852

↓左側がずっと使っていた純正品、右側がキースター製。
08-s2024-12-21DSC01855

今まで使っていた純正のニードルバルブの先端は、キースター製のものより細いように見えますが、段付きもなく、キースター製のものを組んだ時とH寸法を比較しても同じ高さが出たので、”痩せ”の問題はなさそうです。

純正の新品を使うのが一番いいのはわかっています。

持っていないわけではありません。

廃番になったらいけないと思い、以前 購入済みです。
09-s2024-12-21DSC01856z

いやあ、これがいいお値段したんですよ。(^^;
10-2024-12-21ヤマハパーツリスト01

4455円

最近のヤマハさん、パーツの値上げしすぎ!!(`ε´)ぶーぶー

この高いパーツを使うのはメーカ廃版になった時か (´゚艸゚)∴ブッ

セローのヤマハ純正品は、ニードルバルブ、バルブシート、Oリング、ネットフィルターの個別販売はしておらず、すべてアッセン販売です。


で、調べましたよ。

ヤマハ以外のルートで同一パーツが入手できないか?

わかりました。 ミクニ型番。

だってセローのキャブレターって、ヤマハで作っているわけでもなく、ミクニで作っているもんだもんね。

ミクニ型番のニードルバルブ/バルブシート。 某社型番のOリング、ネットフィルターを組み合わせて、ヤマハ型番の半額程度のお値段で入手できます。

注文を入れてみましたが、ミクニさんはある程度の量になってから製造しているようで、入手できるのが来年の3月・・

そこまで待っても仕方ないので、キャンセルしました。

ミクニ型番でない某社(メーカ)のパーツも調べ、おそらく同一(#2.0)のバルブシートとニードルバルブアッセンの型番もわかりましたが、もう面倒くさくなってきたので今まで使ってきた純正のものを使用することにします。


Oリングだけは交換しときます。

ヤマハさん! ニードルバルブとバルブシートのアッセンはわかるけど、Oリングやネットフィルターあたりは個別で販売してほしいよ~。 某社みたいに。

バルブシートのOリングに関して、ちゃんと調べはついています。

ヤマハさんも他車の単品型番は存在していて同じパーツが現時点で¥363(税込)。

やっぱり高いよぉ(;´Д`)

某メーカ(他社) @@@@@@@@ ¥187(税込)。

某サードパーティ製 @@@@@@ ¥155~¥282  (時期、販売先によって異なる)

(*メーカー名、型番等 あくまでも私調べ。 保証できないのでここではふせておきます。どうしても知りたい方は その旨コメント欄にお書きください。)

ちなみにヤマハ以外の2社のOリングは入手済みです。

11-s2024-12-21DSC01858a

いじるのが好きな方なら、上の画像でドコ製かおわかりになるでしょうね。(・∀・)

Oリングだけ交換します。
13-s2024-12-21DSC01860

14-s2024-12-21DSC01862

Oリングは規格品なので、同一サイズで耐ガソリン性の材質の国内品であれば、メーカーにこだわる必要もないのかなあって思いますが・・

ニードルバルブ/バルブシートのようなシビアなパーツは、純正品(出元がミクニのもの)をチョイスしたほうがいいようです。

これで油面も安定するかな

しらんけど。

セロー225WE セルがまわらない原因の確定診断

前回記事の続きがす




キャブをさわっている途中でしたが、エンジンに火を入れようとしてもセルが回らなくなりました。

セルON

スタータリレーからカチッと音がして、セルはまわらず・・・

セルのまわらない原因は?

スターターリレーからカチッと音はしているので、スタータリレーまで電気はきています。

・バッテリーの劣化(内部抵抗増)
・スターターリレーの不良
・セルモーターの不良

この3つが考えられます。

スタータリレーは、2017年10月 走行距離6300km程度の頃、同様な症状で一度交換しています。

もしスタータリレーの不良なら、現在走行距離が21500km弱なので、7年間15200kmでお亡くなりになったことになります。

s2024-12-09DSC_7524

またかぁ????

テスターで不良個所の確定診断しまひょ

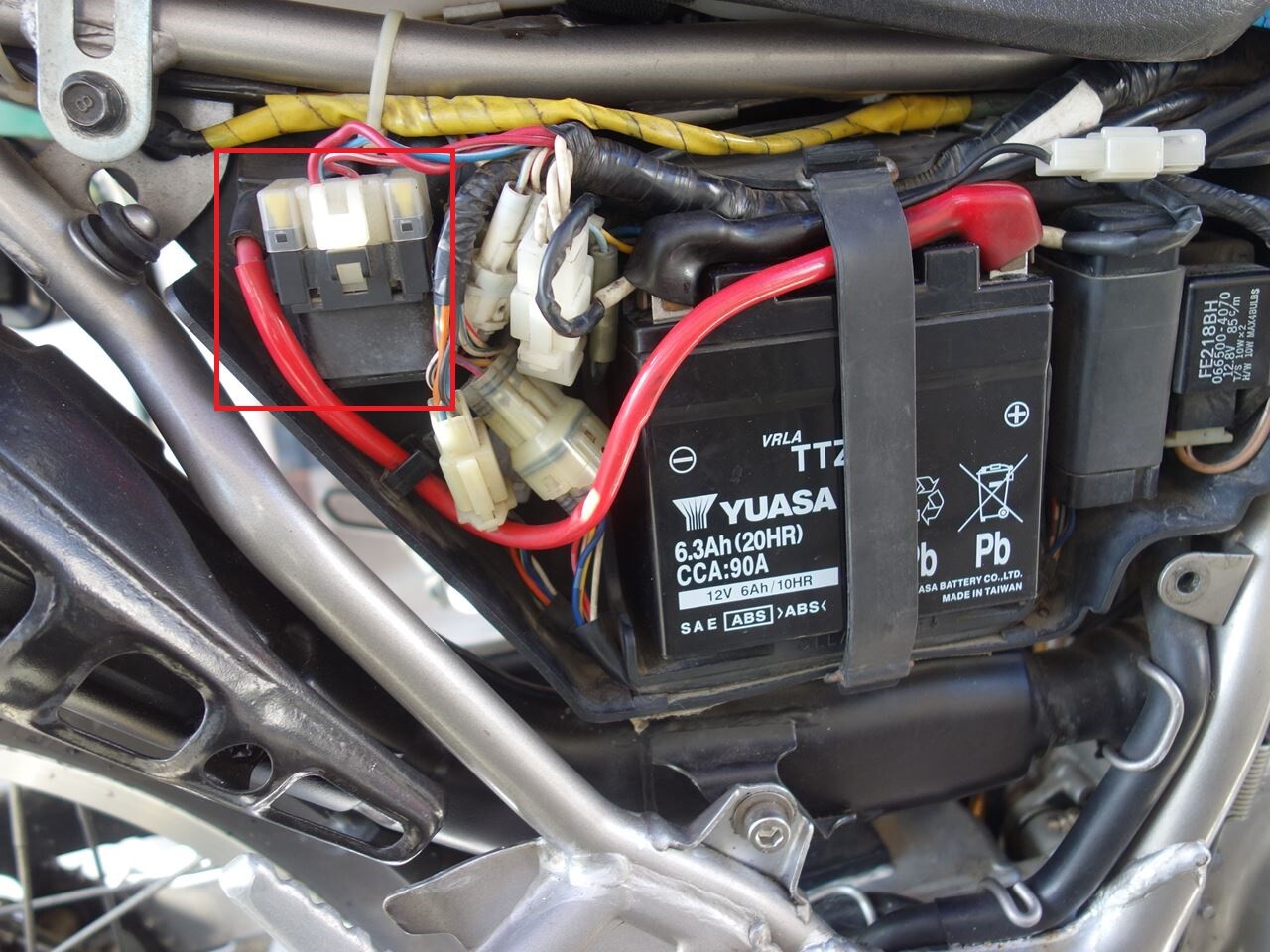

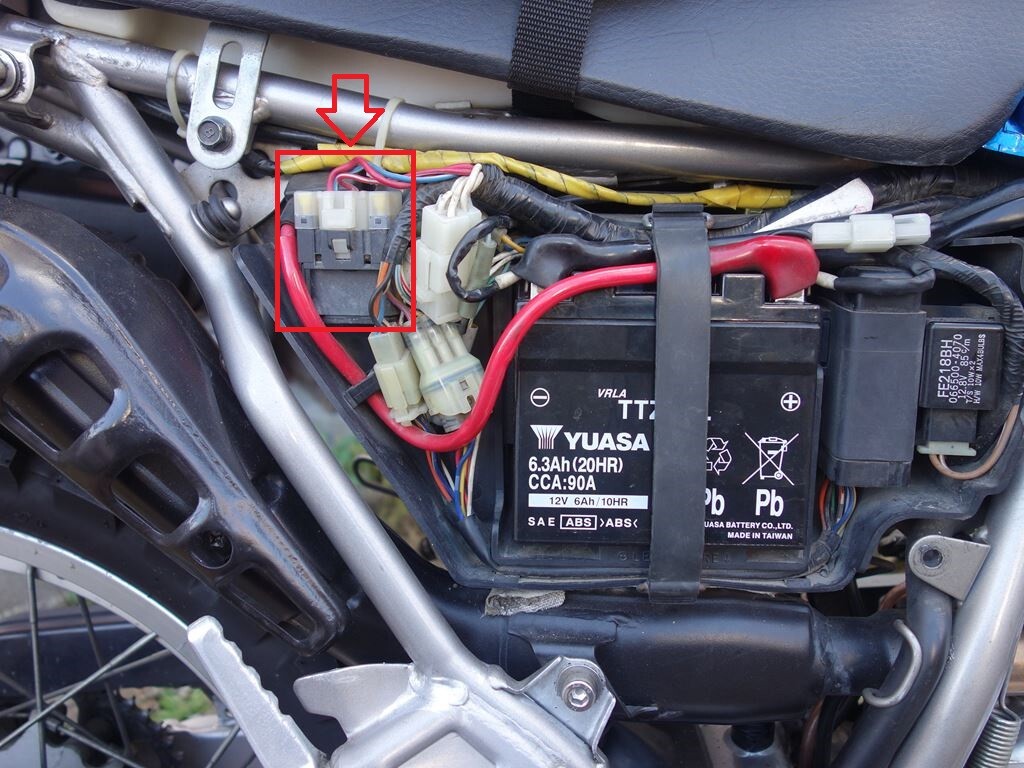

赤枠がスタータリレーです。
s2024-12-24DSC01876a

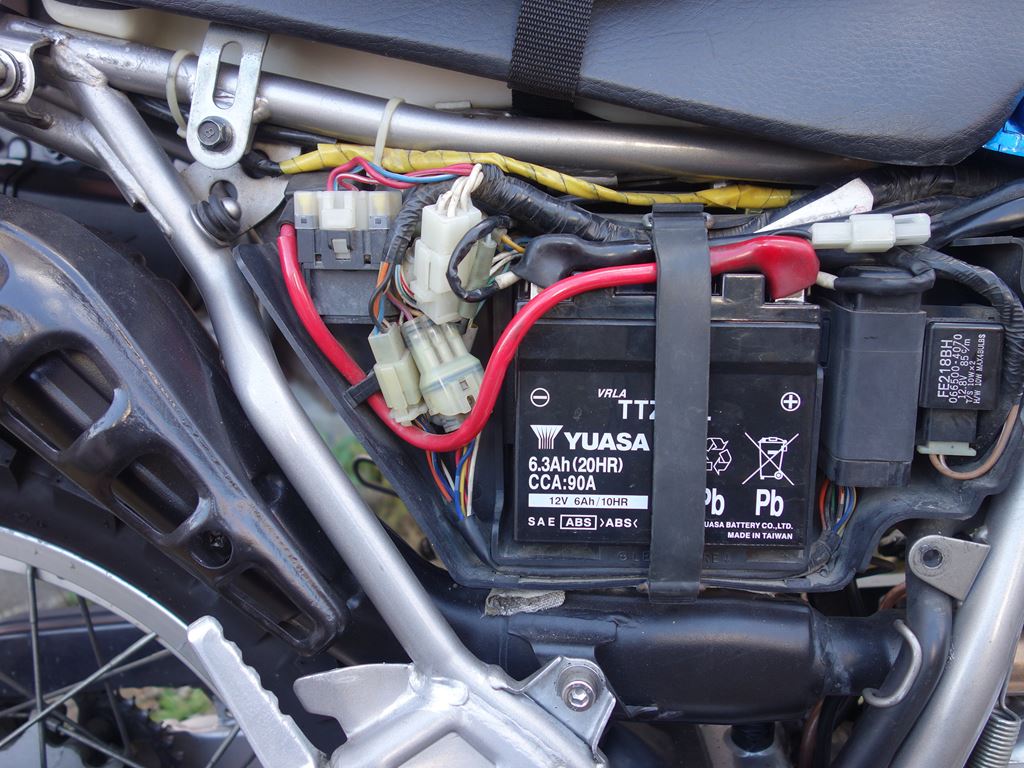

バッテリーとスタータリレーは、直につながっています。

セルスイッチにより、リレー内の磁石で接点がつながり、セルモータに電気が流れる仕組み。

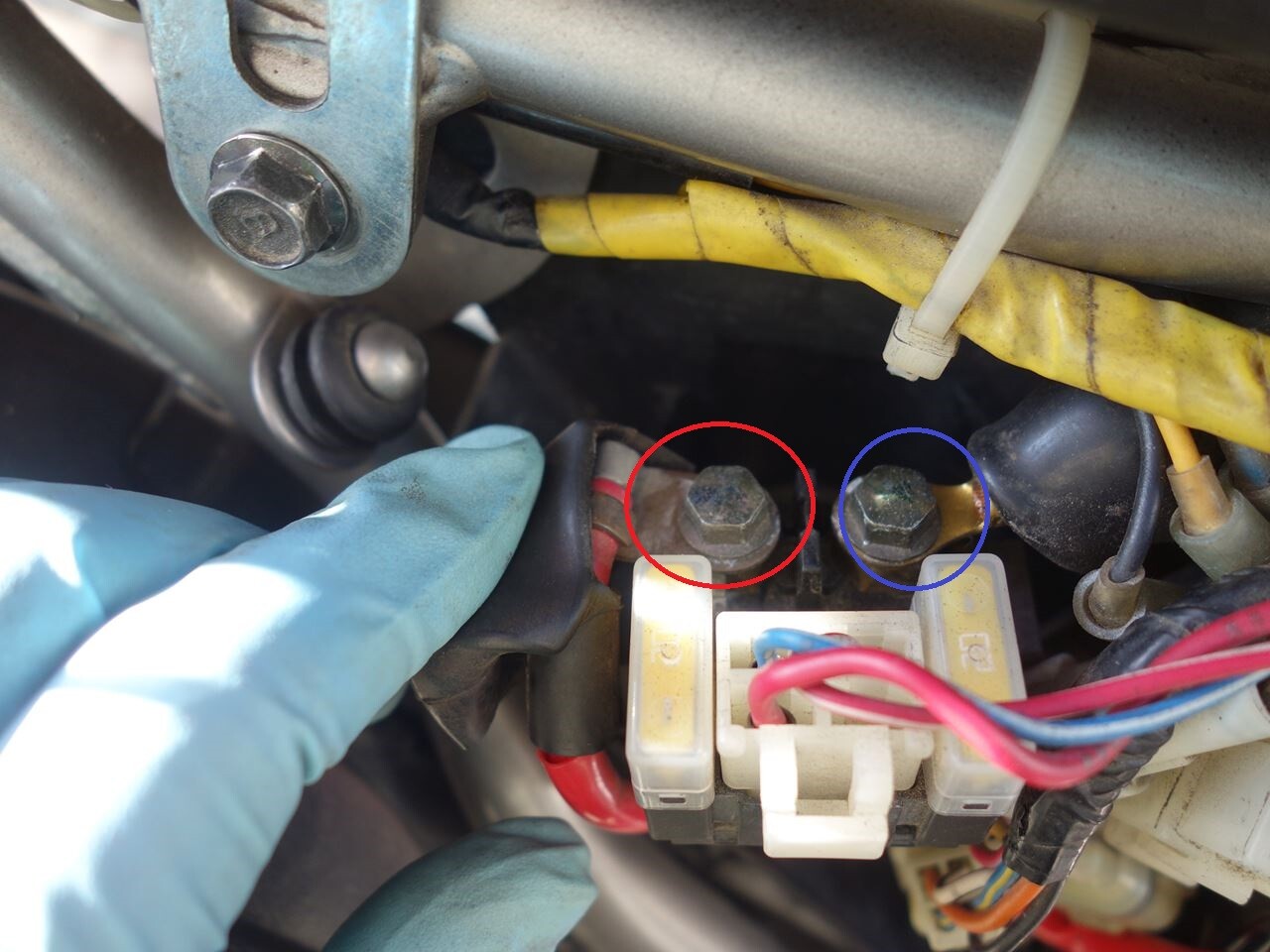

赤丸枠がバッテリーに直につながる端子。 青丸枠がセルモーターにつながる端子です。
s2024-12-24DSC01877a

バツ直の端子の電圧を測定します。
s2024-12-24DSC01878

12.69V。 正常です。

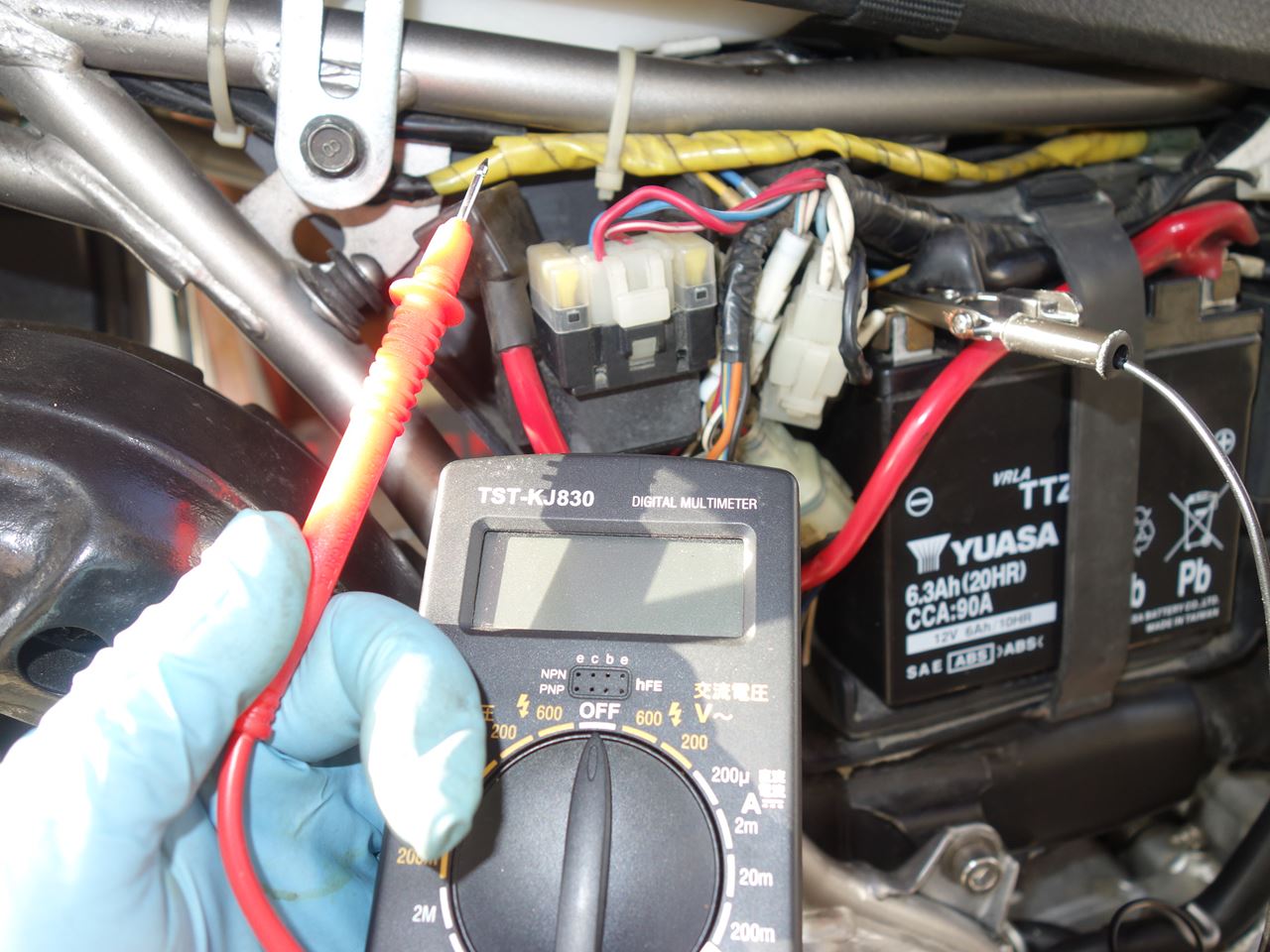

続いてセルモーターに電気を流す方の端子の電圧を計測します。

ここでイグニッションキーをONにし、テスターをあてたままセルモータースイッチを押します。

kanden_gaikotsu
ビリビリビリ

嘘です。(゚∀゚)アヒャ

でも、バツ直赤線につながっている端子とセルモーターに繋がっているもう片方の端子を、電気の通る金属で同時に触れちゃうと・・・

火花バシバシで、セルが回っちゃいますので注意しまひょ


スタータリレーはカチッと音はしているものの・・

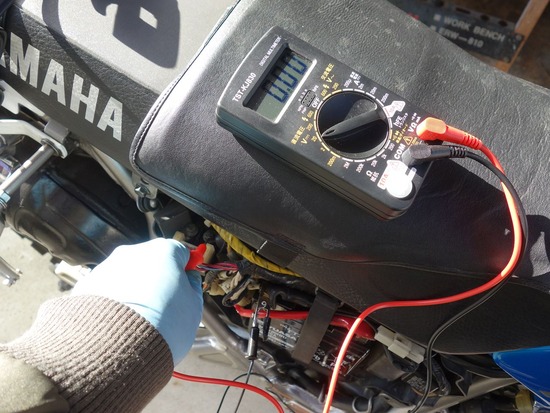

s2024-12-24DSC01883

電圧がかかりません。

ハイ、またもやスタータリレーがお亡くなりになっていました。 南無ぅ ( ̄人 ̄) ちーん♪

なんちゅう根性のないスタータリレーや (`ヘ´) フンダ!!!


スターターリレー交換決定です

部品を調べてみまひょ。

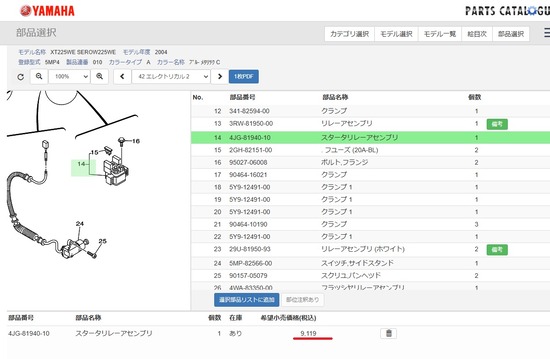

2024-12-25スタータリレーパーツリスト01

部品番号:4JG-81940-10 税込価格¥9119-・・・・

kanden_gaikotsu
あまりの値段の高さにビリビリなってしまいましたがな(((( ;゚д゚)))

こんなパーツが9千円オーバー

前回交換した7年前のお値段は、5千円オーバー程度の金額。


まったく同じパーツが、7年の間に倍近いお値段になっていました。

(パーツカタログの型番4JG-81940-10は、7年前の時点ですでに4JG-81940-12に改版されています。)


密林とかで売っている中華製のものなら2千円程度。 思わずポチしそうになりましたが、最低評価のレビューを見ると「速攻で壊れた」とかあるもんだから、泣く泣く純正品を手配することに。

ちょうどこの時期、Webikeさんで純正部品5%オフセールをやっていたのが、せめてもの救いでした。(このセールは12月19日迄で終了しています。)

character_money_saifu_yase




セロー225WE 「また壊れた・・」

前回記事の続きでがす。

前回記事では、パイロットスクリューとニードルバルブ/バルブシートの交換、簡易油面調整をおこないました。

それでは、実油面を計りまひょ

とはいっても、キャブスタンドも持っていないので、手で保持して計測します。

なので簡易油面に毛をはやした程度の油面確認ですね。(^^;ダハハ

油面調整後はエンジンに火をいれるつもりなので・・

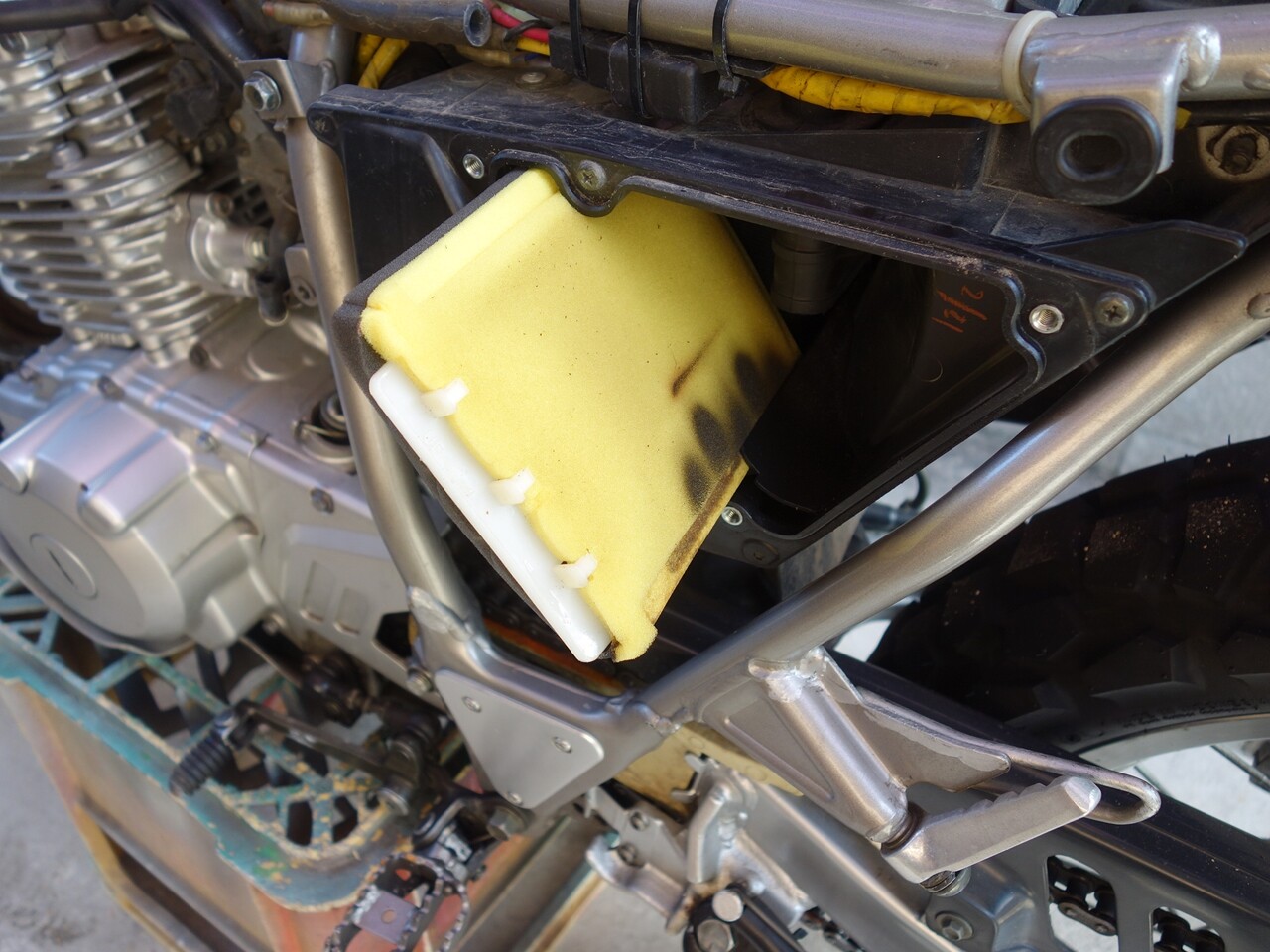

・エアエレメントの装着。

<before>
03-s2024-11-25DSC01720

<after>

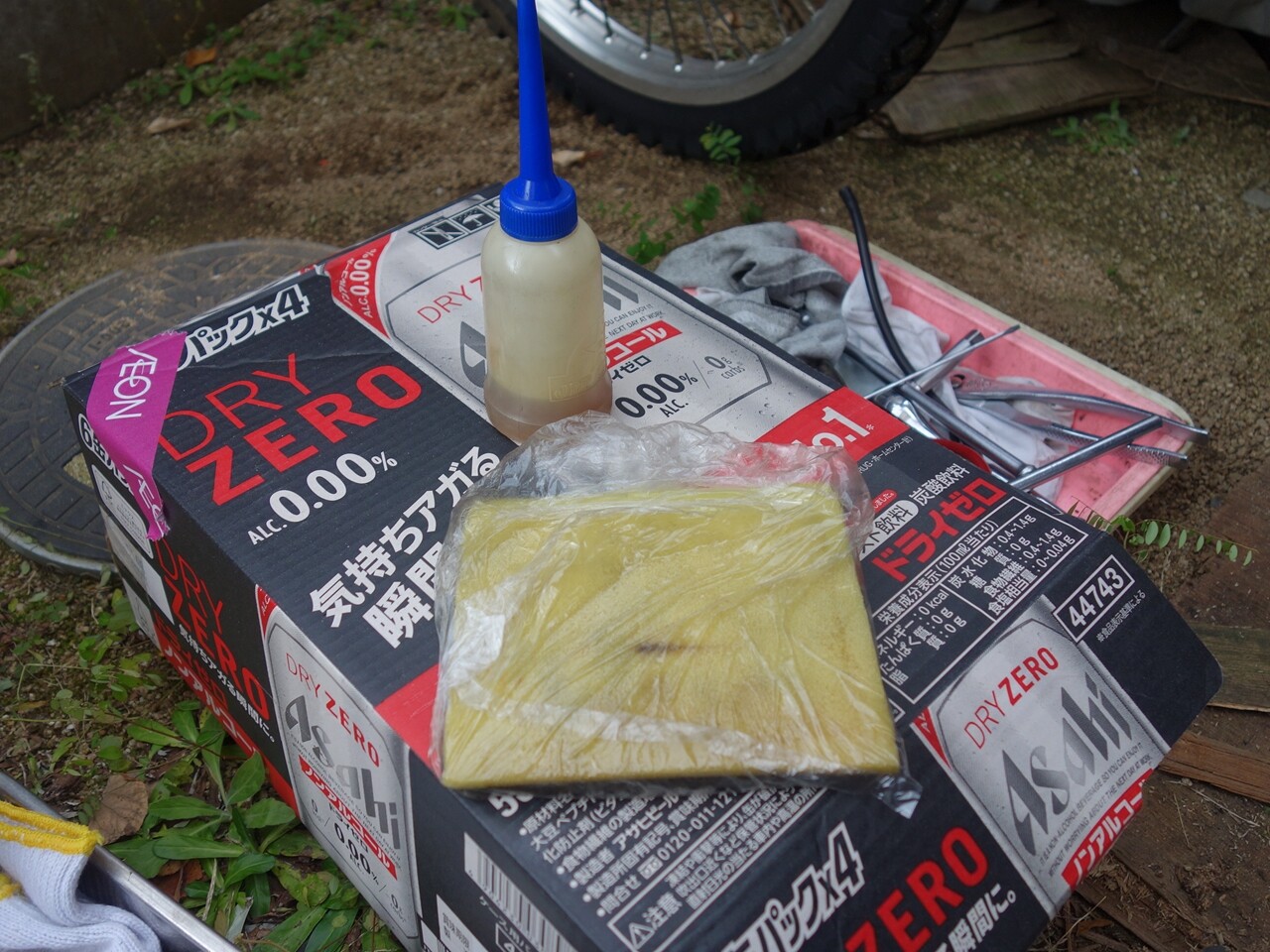

洗浄後、オイル塗布
20s2024-12-06DSC01806


・補充電しておいたバッテリー装着
21-s2024-12-07DSC01808


よしっ

それでは、実油面をはかってみまひょ。
25-s2024-12-06DSC01777

フューエルコック ON
26-s2024-12-06DSC01779

 ( *゚ェ゚)ン?

低いですね。

フトートチャンバーを開け、フロートの調整版を微修正。

27-s2024-12-06DSC01785

いい位置にきたかと思いましたが・・・

(補足)
*セロー225WEの実油面は、チャンバー合わせ面の+1.5mm。
s2024-12-22DSC01866

*ネット上では、「(車種関係なく)実油面の測定は、チャンバー合わせ面に合わせましょう」とフェイク情報を流す人が散見されます。

車種ごとにメーカー指定値は違うので、こんな与太情報には騙されませんようにしまひょ

合わせ面 下(マイナス)mm指定の車種に、実油面をチャンバー合面にあわせたらオーバーフローしちゃう可能性もありますよね。(^^;


話しをもどして・・

キャブを保持する角度が少しでも変わったら、簡単に実油面の高さが変わってしまいます。

メーカーの指定する保持角度もわからないので、ほんとうに私の実油面確認は適当です。

なので、いい位置に来たと思ったものの、その後何度かキャブを保持する高さをかえて計測してみました。 すると本来 どこの高さにきても保持する角度さえ同じなら実油面は同じ高さにならないといけないはずなのに、実油面が高くなったり低くなったり・・・ε=ε=(;´Д`)

調整版は触っていないのに・・。

??????  (。>ω<。)

キャブの通り穴は、全部スプレータイプのキャブクリーナを吹いたあと、入念にエアブローしてるし・・。

フロートの動きが悪いぐらいしか思いつきましぇん。

交換したキースター製のニードルバルブ/バルブシートがあやしい・・ (;¬д¬)アヤシイゾ


とりあえずこの状態でエンジンに火を入れてみることにします。

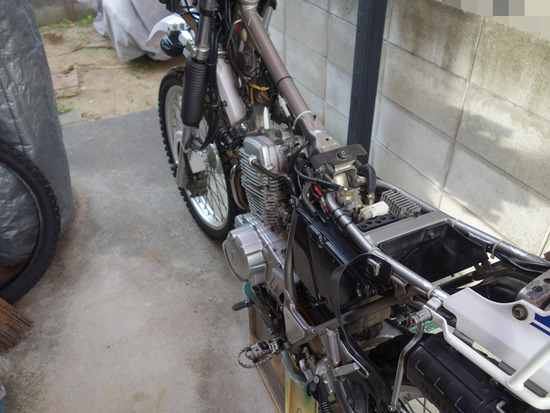

・キャブレターを車体に装着
23-s2024-12-20DSC01830

24-s2024-12-20DSC01827

チョークをひき、半年以上ぶりにセローちゃんのセルスイッチ・オン

キュルルル・・

初爆なし。

再度セルスイッチ・オン

キュルルルルルル・・

かからんやんけ!! (*`Д')


補充電したばかりのバッテリーが逝きそうなので、ちょっと時間を置いて・・

セルスイッチ・オン

カチッ

セルがまわらないぞ(((( ;゚д゚)))

バッテリーがもう放電してしまったの???

いやいや、これはもしかして・・

再度チャレンジ。

カチッ

カチッ音の出元は、スタータリレーでした。
21-s2024-12-07DSC01808a

あ~~た! 2017年10月 走行距離6300km程度の頃、同様な症状で交換したばかりやん。

現在走行距離が21500km弱なので、7年間15200kmでお亡くなりになったことになります。

ちょっとこのスタータリレー、根性なさすぎちゃう


ちゅうことで・・・

またまた別のものが壊れちゃいました。

あたい、なにかに憑りつかれているんやろうか?

チーンd

バッテリーの劣化による内部抵抗増も考えられることから、後日再度補充電をおこなったあとにセルをまわしてみましたが、スタータリレーからカチッと音がするだけで、セルはまわりませんでした。

セルがまわらない原因。 前回同様 スターターリレーの不良の他、バッテリーの電圧不足や、セルモーターのブラシがなくなっている可能性もあるので、後日テスターをあててみまひょv( ̄∇ ̄)v


セロー225WEのバッテリー充電

やったあ~~~

MLB 第5戦。 今までの戦績は、ドジャース3勝、ヤンキース1勝。

あと一勝すればワールドシリーズチャンピオンとなるドジャースだが、前日の試合ではヤンキースに大敗。

今日も序盤からヤンキースがホームラン連発で4回終わった時点で5:0と、ヤンキースが大きくリード。

ヤンキースのエースの調子もよく、今日もあかんわ・・

・・と、思っていたところに・・

ヤンキースが信じれない守備ミス連発。

ミスがらみの犠打&タイムリーヒットで、本塁打なしで ・・

5点差を5回に追いつき、6回に1点リードされたものの8回に逆転!

ドジャースが勝っちゃった  ドジャース、ワールドシリーズ制覇

2024-10-31MLBチャンピオンスコア01

2024-10-31MLBチャンピオン02

大谷選手、山本選手、移籍して夢がかなって良かったね~~~v( ̄∇ ̄)v


さて、お話は変わりまんねやわ (・∀・)

前回 セロ子ちゃんに乗ったのが、5/10~11の剣山スーパー林道ツーリング。



その際、ツーリング2日目にスロージェットの詰まりのような症状が出たので、キャブのオーバーホールしないといけなかったのに、猛暑でお外作業する気も起きず、放置状態・・・。

で、8月30日に発症した腰椎椎間板ヘルニアで日常生活もままならない状況になりました。

腰椎椎間板から遊離した髄核が神経を圧迫していて、左下肢の痺れ/麻痺が残る状態で、まだバイクに乗れるのは先の話になりそう・・

ちゅうことで、クロスカブ子ちゃんに続き・・・




セロ子ちゃんのバッテリーも補充電しときまひょ。(・∀・)

5/11走行で満充電されていたはずですが、8月28日時点(満充電から約2ケ月半経過時点)。

s2024-08-28DSC_7062

バッテリー無負荷状態で12.49V。

今セロ子ちゃんに使用しているバッテリーは、2021/11/21購入、2021/03製造の台湾ユアサ製。



購入月でいえば、2024/08時点で3年弱、製造月でいえば3年半経過したバッテリー。

2ケ月半無充電で12.5V切るぐらいかぁ・・。 微妙やなあ・・。

バッテリー蓄電量目安2024-10-24

補充電しときまひょ
s2024-08-28DSC_7064


前回充電後 約1ケ月後の10月5日。

計測。 12.56V。
s2024-10-05DSC_7107

計測後補充電。
s2024-10-05DSC_7108

↑の充電終了時から約2週間後の10月22日時点、12.64V。
s2024-10-22DSC_7190


やっぱり2ケ月半程度 未充電状態だと、12.5Vを切るぐらいになりそうですね~~。


私のいままで使ってきたバッテリーの寿命。 (*過放電状態にしない。無負荷状態で12.3~12.4V以下にしないようメンテした場合。)

台湾製ユアサの寿命が5年弱あたり、日本製ユアサ、古河で7~8年ぐらいでした。
(クロスカブJA10新車時車載の天津ユアサ製バッテリーは、9年経過してまだ健在です。(* ̄m ̄)ムフフ)


今 セロ子ちゃんに使っている台湾ユアサのバッテリーも、5年弱もつかもたないか位かな!?

ここ数年、台湾ユアサバッテリーも高騰し、日本製GSユアサと価格差もあまりなくなってきているので、次回は日本製ユアサか古河かな?
